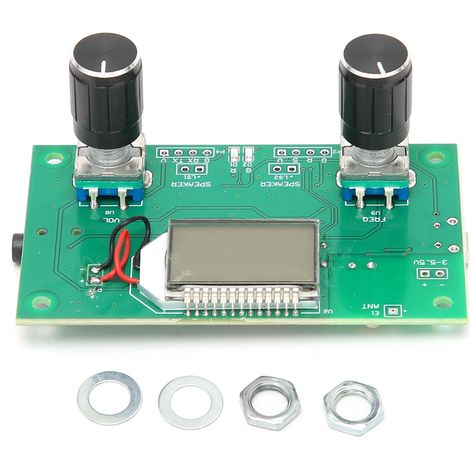

Selbstbau-FM-Radioempfängermodul 87-108 MHz, Stereo-Ausgang, drahtloser Empfänger, LCD-Bildschirm, DSP, PLL.

Material: Leiterplatte
Verwendung:
Ausgangsleistung: 500 mW (Kopfhörerbetrieb), 3 W x 2 (Lautsprecherbetrieb)
Frequenzbereich: 50 Hz–18 kHz
Empfangsfrequenzbereich:
Campusradio (geschlossen): 87,0 MHz–108,0 MHz
Campusrundfunk (öffentlich): 76,0 MHz–108,0 MHz
Äquivalenter Rauschpegel: 3030 dB
Versorgungsspannung: 3,0 V–5,0 V
Stromaufnahme: Maximal: 1000 mA, Minimal: 60 mA (nur als Richtwert)
Kanal: Stereo
Stromversorgung
1. Das Modul verfügt über eine Micro-USB-Schnittstelle und kann über einen USB-Computer mit Strom versorgt werden.
2. Die entsprechenden Anschlüsse auf dem Modul (auf der Leiterplatte gekennzeichnet) – und + – werden mit dem Minus- bzw. Pluspol des Netzteils (Batterie) verbunden. Es wird empfohlen, eine Batterie oder ein anderes geregeltes Netzteil zu verwenden. Die Verwendung ungefilterter Schaltnetzteile (wie z. B. Handy-Ladegeräte, Powerbanks usw.) wird nicht empfohlen, da die vom Netzteil erzeugten Störungen den ordnungsgemäßen Betrieb dieses Moduls beeinträchtigen können. Die normale Betriebsspannung dieses Moduls beträgt 3,0 bis 5,0 V. Die Versorgungsspannung darf diesen Bereich nicht überschreiten.
: Antenne
: Kopfhörer-/Lautsprecherausgang
Lautstärkeregelung
Frequenzregelung
Automatische Kanalsuche
Stummschaltung
Schalter für automatische Stummschaltung
Einstellung der automatischen Rauschsperre (wirksam, wenn der Schalter für die automatische Rauschsperre aktiviert ist)
: Serielle Schnittstelle (keine Verbindung zur seriellen Schnittstelle für die Steuerung erforderlich)
