Selbstbausatz für einen 45-Watt-HF-FM-SSB-CW-Verstärker für Amateurfunk

(29,99€/pc)

~~34,99€~~

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Verkauft von HUOLONG

Produktinformationen

Beschreibung

Willkommen in unserem Shop!

Dieser HF-Leistungsverstärker-Bausatz ist eine vielseitige und leistungsstarke Wahl für Funkamateure und Bastler. Er wird häufig zur einfachen Signalverstärkung sowie in linearen Leistungsverstärkeranwendungen für SSB, AM, CW und FM eingesetzt.

Installation und Bedienung sind einfach.

Er zeichnet sich durch sein geringes Rauschen und sein hervorragendes Preis-Leistungs-Verhältnis aus und ist somit ideal für DIY-Projekte. Der Verstärker bietet eine Gesamtverstärkung von über 40 dB, was einem Verstärkungsfaktor von 10.000 entspricht. Beispielsweise beträgt die Ausgangsleistung bei einer Eingangsleistung von 10 µW etwa 1 mW und bei einer Eingangsleistung von 45 µW etwa 5 mW. **Detaillierte Spezifikationen:** Eingangsleistung: 1 bis 5 mW Ausgangsleistung: 45 W (maximal) Eingangsspannung: DC 13,8 V, 10 A (Minimum) Maximale Ausgangsleistung (ohne Kühlkörper): 57 W Ausgangsimpedanz: 50 Ohm, einstellbar zwischen 10 und 200 Ohm

* **Eingangsfrequenzbereich:** 3 MHz bis 30 MHz (HF-Bänder)

* **Eingangs-/Ausgangsschnittstellen:** Standard-SMA-Anschlüsse mit externen Gewindebohrungen

* **Ungefähres Gewicht:** 62 Gramm

**Ausgangsleistung nach Frequenz (Richtwerte):**

* 3,500 MHz: ~54 W

* 7,050 MHz: ~56 W

* 10,000 MHz: ~57 W

* 14,270 MHz: ~55 W

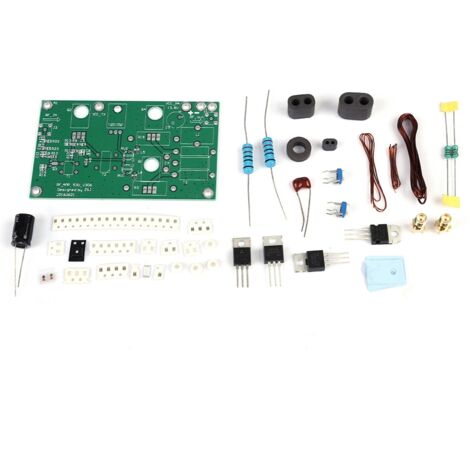

* 21,400 MHz: ~41 W * 24,000 MHz: ~37 W * 28,100 MHz: ~25 W * 29,600 MHz: ~20 W **Lieferumfang:** Sie erhalten **1 DIY-Leistungsverstärker-Bausatz**. Bitte beachten Sie, dass das Produkt als Bausatz zur Selbstmontage geliefert wird. Ein Kühlkörper ist **nicht im Lieferumfang enthalten** und muss separat erworben werden, um eine ausreichende Kühlung während des Betriebs zu gewährleisten.

Eigenschaften

Marke
ALLAUVE
Höhe
2 cm
Breite
6 cm
Länge
10 cm
Material
Kunststoff
Verstärkertyp
Stereo-Verstärker (Hi-Fi)
ManoMano Art.-Nr
ME101899462
MMID
132891151845
Herstellerreferenz
KZY0225[ym]-61933
EAN
8539899633843
