Selbstbausatz für einen 45-Watt-SSB-HF-FM-CW-Verstärker für Amateurfunk

1. Häufig verwendet in SSB-, AM-Linear-Leistungsverstärkern, CW-, FM-Leistungsverstärkern und für die grundlegendste Signalverstärkung.

2. Einfache Installation und Bedienung.

3. Rauscharm, hohes Preis-Leistungs-Verhältnis, ideal für Bastler.

4. Die Gesamtverstärkung übersteigt 40 dB, was dem 10.000-Fachen entspricht. 10 W Eingangsleistung ergeben 1 mW Ausgangsleistung, 45 W Eingangsleistung ergeben 5 mW Ausgangsleistung.

5. Unsere Produkte werden als Einzelteile geliefert, ohne Kühlkörper. Bitte montieren Sie diese selbst.

Eigenschaften:

1. Häufig verwendet in SSB-, AM-Linear-Leistungsverstärkern, CW-, FM-Leistungsverstärkern und für die grundlegendste Signalverstärkung.

2. Einfache Installation und Bedienung.

3. Rauscharm, hohes Preis-Leistungs-Verhältnis, ideal für Bastler.

4. Die Gesamtverstärkung übersteigt 40 dB, was dem 10.000-Fachen entspricht. Bei einer Eingangsleistung von 10 W wird eine Ausgangsleistung von 1 mW erzielt, bei einer Eingangsleistung von 45 W eine Ausgangsleistung von 5 mW. 5. Unsere Produkte werden als Einzelteile ohne Kühlkörper geliefert. Bitte montieren Sie diese selbst.

Spezifikation:

Eingangsleistung: 1–5 mW

Ausgangsleistung: 45 W (maximal)

Eingangsspannung: DC 13,8 V 10 A oder höher

Maximale Ausgangsleistung: 57 W (ohne Kühlkörper)

Ausgangsimpedanz: 50 Ohm, einstellbar zwischen 10 und 200 Ohm nach Bedarf

Eingangsfrequenzbereich: 3–30 MHz (HF-Kanal)

Ein-/Ausgangsschnittstelle: Standard-SMA-Schnittstelle, externes Gewinde

Eingangsfrequenzbereich und Ausgangsleistung:

3,500 MHz – 54 W

7,050 MHz – 56 W

10,000 MHz – 57 W

14,270 MHz – 55 W

21,400 MHz – 41 W

24,000 MHz – 37 W

28,100 MHz – 25 W

29,600 MHz – 20 W

Gewicht: ca. 62 g

Lieferumfang:

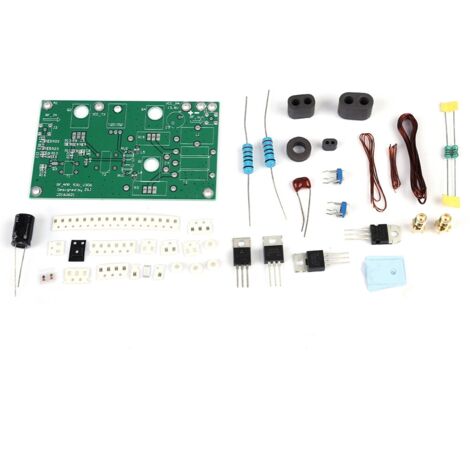

1 * Leistungsverstärker-Bausatz
