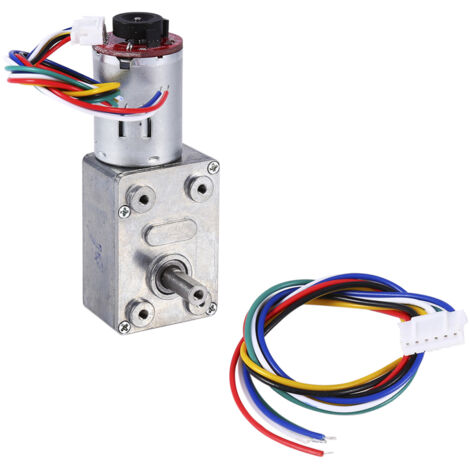

Selbsthemmender Getriebemotor mit Bremse und Encoder, hohes Drehmoment, 10 U/min

Willkommen in unserem Shop! Entdecken Sie unseren Zweiphasen-Getriebemotor mit Encoder – ein leistungsstarkes und vielseitiges Gerät für Ihre anspruchsvollen Anwendungen. Dieser Motor zeichnet sich durch seine senkrecht zur Motorwelle angeordnete Abtriebswelle aus, was im Vergleich zu Standardmotoren eine kürzere Baulänge ermöglicht. Dank dieser kompakten Bauweise ist er ideal für beengte Platzverhältnisse geeignet. Der Zweiphasen-Getriebemotor mit Encoder ermöglicht eine präzise Steuerung von Position und Drehzahl. Er ist mit Edelmetallbürsten ausgestattet, die für hervorragende Leitfähigkeit, geringen Verschleiß und eine lange Lebensdauer sorgen. Er bietet eine lange Lebensdauer, einen niedrigen Geräuschpegel und ein hohes Drehmoment und gewährleistet so einen stabilen und zuverlässigen Betrieb unter verschiedensten Bedingungen. Drehung und Umkehrung sind möglich und bieten somit große Bewegungsfreiheit.

**Technische Daten:**

* Nennspannung: 12 V.

* Verfügbare Leerlaufdrehzahlen (wählbar): 100 U/min, 40 U/min, 30 U/min, 20 U/min oder 10 U/min.

* Gewicht: ca. 165 Gramm.

**Leistungstabelle (abhängig von der gewählten Drehzahl):**

* Bei 10 U/min: Nenndrehmoment 22,5 kg·cm, Maximaldrehmoment 25 kg·cm, Untersetzungsverhältnis 600.

* Bei 20 U/min: Nenndrehmoment 12 kg·cm, Maximaldrehmoment 25 kg·cm, Untersetzungsverhältnis 600.

25 kg·cm, Untersetzungsverhältnis 340.

* Für 30 U/min: Nenndrehmoment 7,4 kg·cm, Maximaldrehmoment 25 kg·cm, Untersetzungsverhältnis 200.

* Für 40 U/min: Nenndrehmoment 5,6 kg·cm, Maximaldrehmoment 24 kg·cm, Untersetzungsverhältnis 150. * Für 100 U/min: Nenndrehmoment 1,5 kg·cm, Maximaldrehmoment 25 kg·cm, Untersetzungsverhältnis 200. Drehmoment 6,4 kg·cm, Untersetzungsverhältnis 40. * Leerlaufstrom: ≤ 60 mA (für alle Drehzahlen). * Nennstrom: ≤ 0,6 A (für alle Drehzahlen). * Blockierstrom: 1,3 A (für alle Drehzahlen). **Verdrahtung:** * Rotes Kabel: Motorstromversorgung + (Umpolung steuert Drehrichtung und Richtungsumkehr). * Schwarzes Kabel: Encoderstromversorgung - (3,3–5 V). Die Polarität darf nicht umgekehrt werden. * Gelbes Kabel: Signalrückleitung. * Grünes Kabel: Signalrückleitung. * Blaues Kabel: Encoderstromversorgung + (3,3–5 V). Die Polarität darf nicht umgekehrt werden.

* Weißes Kabel: Motorstromversorgung – (Durch Umkehrung der Polarität werden Drehung und Richtung gesteuert).

**Lieferumfang:**

Sie erhalten 1 Motor und 1 Satz Anschlusskabel.
