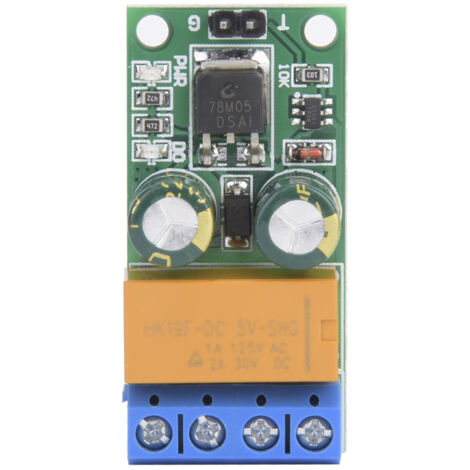

Selbstverriegelndes Relais-Motorsteuermodul (6-24V)

Willkommen in unserem Shop! Dieses Modul ist ein selbsthaltendes, polaritätsumkehrendes bistabiles Relais. Ein einzelner Triggerimpuls kehrt die Ausgangspolarität um, die dann beibehalten wird. Ein weiterer Impuls stellt die ursprüngliche Polarität (identisch mit der Eingangspolarität) wieder her, die ebenfalls beibehalten wird. Es eignet sich ideal zur Steuerung der Vorwärts-/Stopp-Richtung, wobei die Ein-/Ausschaltfunktion über die Hauptstromversorgung des Moduls gesteuert wird. Zur einfachen Überwachung verfügt das Modul über eine Betriebsanzeige und eine Anzeige für den Polaritätsumkehrstatus. Es arbeitet im Niedrigpuls-Steuerungsmodus für eine komfortable Bedienung und ist mit hochwertigen elektronischen Bauteilen ausgestattet, die einen stabilen und zuverlässigen Betrieb gewährleisten. Sie haben die Wahl zwischen zwei Versorgungsspannungsversionen: *
**DC 5V-Version**: Betrieb mit 5V Eingangsspannung. *
**DC 6-24V Version (12V Version)**: Betrieb mit einer Eingangsspannung von 6 V bis 24 V.
Die elektrischen Eigenschaften sind: 2 mA Vorwärtsstrom, 35-40 mA Rückwärtsstrom, Ladespannung entspricht der Ausgangsspannung und ein maximaler Ladestrom von 2 A (geeignet für Motoren bis 1 A).
Das Modul ist kompakt und misst ca. 43 mm x 21 mm x 16 mm (L x B x H) bei einem Gewicht von 13,5 g.
**Pinbelegung:** *
**I+**: Positiver Stromeingang *
**I-**: Negativer Stromeingang / Masse *
**O+**: Positiver Stromausgang (negativer Ausgang bei umgekehrter Polarität) *
**O-**: Negativer Stromausgang (positiver Ausgang bei umgekehrter Polarität) *
**G**: Masse für Triggersignal *
**T**: Triggersignaleingang (akzeptiert einen Low-Impuls) 0,2 bis 2 Sekunden)
**Grundlegende Bedienung:** 1. Nach dem Einschalten entspricht die Ausgangspolarität der Eingangspolarität. Drücken Sie den Trigger, um die Ausgabe mit umgekehrter Polarität zu aktivieren. Drücken Sie erneut, um zur ursprünglichen Polarität zurückzukehren. Dieser Zyklus wiederholt sich mit jedem Triggerimpuls. 2. Um die Ausgabe zu stoppen, trennen Sie einfach die Stromversorgung des Moduls.
