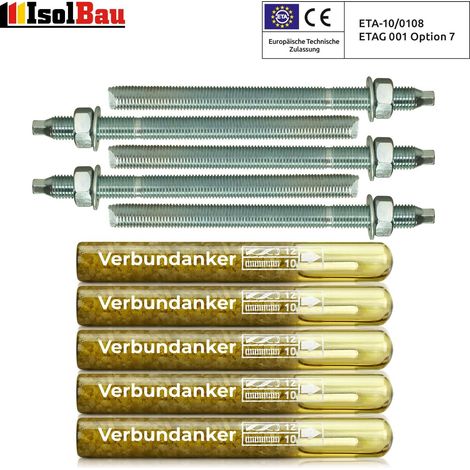

IsolBau Chemischer Dübel M10 + Gewindestange M10 x 170mm ETA 5 Stück.

5 x SET Verbundankerpatrone V10
+ Ankerstange M10 x 170

Hochleistungs-Injektionsmörtel auf Basis von styrolfreiem Vinylesterharz
zur Befestigung in Beton. Die Verbundankerpatrone besteht aus einem Glasrohr, das mit einer Harzmischung, schwerem Quarzsand und einem mit Härterpulver gefüllten Innenrohr konfektioniert ist. Die Ankerstange wird mittels eines Bohrgerätes in das Bohrloch geschlagen, gedreht eingeführt. Bei diesem Vorgang werden die Glasrohre zerstört. Der Quarzsand zermahlt die Glassplitter und vermischt das Harz mit dem Härter homogen. Das Gemisch füllt den Raum zwischen dem Befestigungselement und der Bohrlochwand aus. Nach Aushärten des Gemisches kann die Ankerstange mit der angegebenen Last beansprucht werden.

Ankerstangen mit Mutter, Unterlegscheibe und Spitze. Ankerstangen kommen in Verbindung mit dem Verbundmörtel zum Einsatz. Sehr beliebt sind Ankerstangen bei der Befestigung in Beton Naturstein, Hochlochziegel, Kalksandhohlbocksteine, Porenbetonsteine, Vollsteine aus Leichtbeton (bims, blähton) etc.

• Ankerstange: M10 x 170 mm, verzinkt, mit U-Scheibe und Mutter

Merkmale und Vorteile

• Das Produkt wurde für die Verwendung mit Gewindestangen in ungerissenem Beton (etag 001 Option 7) zertifiziert

• Hohe Leistung für höchste Sicherheit - höchste Tragfähigkeit mit der Möglichkeit der Verankerung in engen Abständen und nahe am Rand des Bauteils

• Das System basiert auf dem Haftungsprinzip, die Spannungsverteilung entlang des Ankers ist relativ gleichmäßig, so dass diese auch im Randbereich des zu befestigenden Bauteils und in kleinen Abständen eingesetzt werden kann

• Die Kapsel enthält die exakte Menge an Harz und Härter, wodurch ein hocheffizientes Produkt entsteht Entsteht

• Kann in nassem oder Trockener, ungerissener Beton eingesetzt werden

• Geruchlos, enthält kein schädliches Styrol

Anwendungen

• Verankerung von Gewindestangen
• Balustraden
• Geländer
• Schwere Maschinen
• Stahlkonstruktionen
• Stahlsäulen
• Fassadenkonstruktionen
• Hinterlüftete Wände
• Zäune und Tore
• Schalungsstützen
• Garagentore

technische Daten Verbundankerpatrone
GRÖßE	zulassung	bohrer	bohrlochtiefe
V08	Option 7	Ø10	80
V10	Option 7	Ø12	90
V12	Option 7	Ø14	110
V16	Option 7	Ø18	125
V20	Option 7	Ø24	170
V24	Option 7	Ø28	210
technische Daten Ankerstange
GRÖßE	Zulassung	Bohrlochtiefe	Nutzlänge
M8x110	Option 1	80 mm	40 mm
M8x160	Option 1	80 mm	90 mm
M10x130	Option 1	90 mm	48 mm
M10x170	Option 1	90 mm	88 mm
M10x190	Option 1	90 mm	108 mm
M12x130	Option 1	110 mm	58 mm
M12x160	Option 1	110 mm	65 mm
M12x190	Option 1	110 mm	95 mm
M12x220	Option 1	110 mm	125 mm
M12x260	Option 1	110 mm	165 mm
M12x300	Option 1	110 mm	205 mm
M16x190	Option 1	125 mm	71 mm
M16x220	Option 1	125 mm	101 mm
M16x260	Option 1	125 mm	141 mm
M16x300	Option 1	125 mm	181 mm
M20x260	Option 1	170 mm	117 mm
M20x300	Option 1	170 mm	157 mm
M24x300	Option 1	210 mm	132 mm

Montageanleitung:

1. Bohrung mit entsprechendem Durchmesser und Tiefe ausführen.
2. Bohrklein mit Handpumpe und Abzieher viermal aus der Bohrung entfernen. Dieser Vorgang ist für den Einbau erforderlich.
3. Ampulle in die Bohrung einlegen.
4. Gewindestab mit der Kapsel in Kontakt bringen, dann den Gewindestab mit Elektrowerkzeugen in die Kapsel einschrauben
5. Den Stab in der Bohrung belassen, bis die Abbindezeit abgelaufen ist.
6. Den Aufsatz befestigen und die Mutter mit dem erforderlichen Anzugsmoment anziehen.

Gefahrenhinweise (H-Sätze):

H319Verursacht schwere Augenreizung. H242Erwärmung kann Brand verursachen.
H411Geschenk für Wasserorganismen, mit langfristiger Wirkung. H317 Kann allergische Hautreaktionen verursachen.

Sicherheitshinweise (P-Sätze):

P210 Von Hitze, Oberflächen heißen, Funken, offenen Flammen sowie anderen Zündquellenarten fernhalten. Nicht rauchen. P280 Schutzhandschuhe/Schutzkleidung/Augenschutz/Gesichtsschutz tragen. P264 Nach Handhabung Hände gründlich waschen. P273Freisetzung in der Umwelt vermeiden. P302+P352BEI berührung MIT DER haut: Mit viel Wasser/… waschen. P305+P351+338 BEI contact MIT DEN augen: Einige Minuten lang behutsam mit Wasser spülen. Eventuell sind Kontaktlinsen nach Möglichkeit zu entfernen. Weiter spülenP391Verschüttete Mengen aufnehmen. P403+P235Kühl an einem gut belüfteten Ort aufbewahren.
