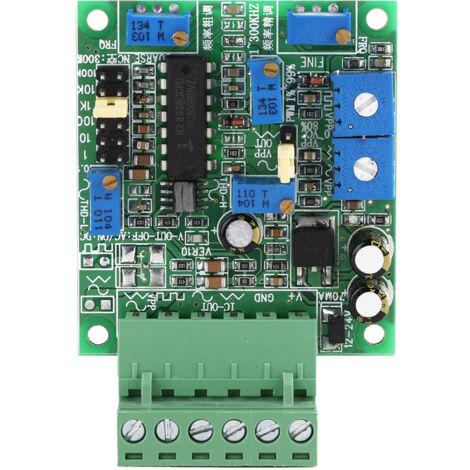

SG-8038 DDS-Signalgeneratormodul für Sinus-, Rechteck- und Dreieckwellen

Willkommen in unserem Shop!

Entdecken Sie unseren Präzisionssignalgenerator SG-8038, ein vielseitiges und leistungsstarkes Modul für alle Ihre Anforderungen an die Wellenformerzeugung. Mit nur 32 g ist er ein Leichtgewicht und basiert auf dem integrierten Schaltkreis ICL8038. Er verfügt über einen Breitband-Hochspannungsverstärker, ein stabilisiertes Netzteil und eine präzise Abstimmschaltung.

Er erzeugt drei grundlegende Signalarten: Sinuswelle, Rechteckwelle (oder Rechteckwelle mit einstellbarer Pulsweitenmodulation) und Dreieckwelle (einschließlich positiver Dreieck-, positiver Sägezahn- und inverser Sägezahnwelle).

Sie können Frequenz (FRQ), Spitze-Spitze-Amplitude (VPP), Klirrfaktor (THD für Sinuswellen) und Tastverhältnis (PWM) präzise einstellen.

Für außergewöhnliche Stabilität sorgt ein stabilisiertes Netzteil dafür, dass Frequenz und Tastverhältnis des Ausgangssignals trotz Schwankungen der Eingangsspannung konstant bleiben.

Der Verpolungsschutz am DC-Eingang (12–24 V) gewährleistet Sicherheit und Langlebigkeit.

Die Frequenzeinstellung ist dank eines 7-stufigen Wahlschalters und zweier 24-Gang-Potentiometer zur Feinabstimmung äußerst präzise und ermöglicht die Frequenzregelung von 1 Hz bis 350 kHz. Der verstärkte Ausgang bietet eine Stromkapazität von 20 mA pro Stromkreis.

**Hauptmerkmale:**

* Sinus-, Dreieck- und Rechteck-/Rechteckwellenerzeugung (PWM).

* Stabilisierte Stromversorgung für maximale Signalstabilität.

* Verpolungsschutz am Stromeingang.

* 7-stufige Frequenzeinstellung mit präzisen Mehrgangpotentiometern.

* Einstellbare Ausgangsamplitude: 0 bis VCC-2V für Rechteck/PWM; 0 bis ca. 70 % VCC für Sinus-/Dreieckswellenformen.

* Einstellbares PWM-Tastverhältnis von 5 % bis 100 %.

* Geringe Verzerrung für Sinus- und Dreieckssignale direkt vom Chipausgang (Hinweis: potentialfreie Last).

* Sanftanlauf (ca. 2–3 Sek.) zur Begrenzung von Stromspitzen.

**Wichtigste technische Daten:**

* Eingangsspannung: DC 12–24 V.

* Stromverbrauch: 35 mA (Standby) bis 75 mA (max.) bei 24 V.

* Frequenzbereich: 1 Hz – 350 kHz.

* PWM-Einstellung: 5 % – 100 %.

* Betriebstemperatur: -15 °C bis +45 °C.

* Abmessungen (Modul): Gewicht 32 g.

**Packungsinhalt:**

Sie erhalten 1 x SG-8038 Signalgeneratormodul.
