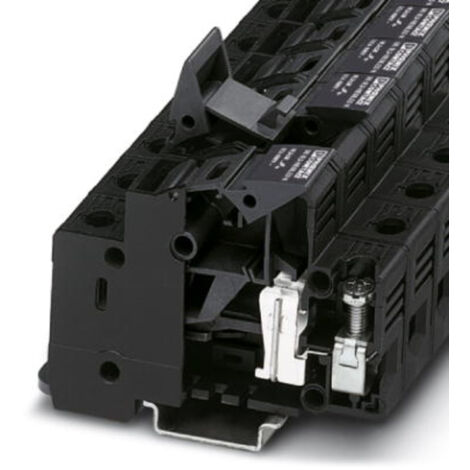

Sicherheits-Serien-Anschlusssicherungssockel UK 10.3-hesi 1000V Phoenix Kontakt 2394

Name: Sicherheits-Serien-Anschlusssicherungssockel UK 10.3-hesi 1000V Phoenix Kontakt 2394
Brand: PHOENIX CONTACT
SKU: UK 10,3-HESI 1000V
Price: 19.81 EUR
Availability: InStock

Saleendet in 6 Tagen

-61%

~~51,16€~~

Verkauft von shumee und 2 weiteren Händlern

Produktinformationen

Beschreibung

Sicherheitsanschlussklemme
mit Platz für einen Phoenix Contact Sicherungseinsatz

Sicherungssockel. Das Produkt ist mit Glas- und Keramiksicherungen kompatibel und eignet sich hervorragend für Solarverteiler zum Schutz von Photovoltaikanlagen. Die Qualität entspricht der Norm IEC 60269-1/-2.

Allgemeine Informationen
Anzahl der Ebenen	1
Anzahl der Verbindungen	2
Bewertungsbereich	25 mm²
Color	black
Isoliermaterial	PA
UL 94 Entflammbarkeitsklasse	V0
Maximaler Leistungsverlust unter Nennbedingungen	3,26 W
Sicherungsabmessungen (verfügbar in unseren Auktionen)	10,3 x 38 mm
	Glas/Keramik/...
Bemessungsstoßspannung	6 kV
Bodengrad	3
Überspannungskategorie	II
Gruppe der Isoliermaterialien	IIIa
Anschluss gemäß Norm	IEC 60269-1 / -2
Maximaler Laststrom	30 A (Strom und Spannung werden durch die verwendete Sicherung bestimmt)
Nennstrom I_N	30 A (Strom und Spannung werden durch die verwendete Sicherung bestimmt)
Nennspannung U_N	1000 V DC (Strom und Spannung werden durch die verwendete Sicherung bestimmt)
Offen. Seitenwand.	nein
Messvorgaben für den Berührungsschutz	DIN EN 50274 (VDE 0660-514):2002-11
Bildschirmschutz	Garantiert
Fingerabdruckschutz	Garantiert
Isolationstemperaturanzeiger (DIN EN 60216-1 (VDE 0304-21))	120 °C
dimensions
Breite	18 mm
Länge	81 mm
NS height 35/7.5	65.5 mm
NS Höhe 35/15	73 mm
Spannungsseitenschutzschaltung
Minimaler Querschnitt eines starren Kanals	1,5 mm²
maximaler Kabelquerschnitt	25 mm²
Minimaler Querschnitt eines flexiblen Kanals	0,75 mm²
Maximaler Querschnitt des flexiblen Kanals	25 mm²
	16
Maximaler AWG-Drahtquerschnitt.	3
Querschnitt eines flexiblen Kabels mit rohrförmigem Anschluss ohne Mantel, min.	1,5 mm²
Querschnitt eines flexiblen Kabels mit rohrförmigem Ende ohne Mantel, max.	16 mm²
Querschnitt eines flexiblen Kabels mit rohrförmigem Anschluss und Kunststoffmantel, min.	1,5 mm²
Querschnitt eines flexiblen Kabels mit kunststoffummanteltem Rohrende, max.	16 mm²
Maximaler Leiterquerschnitt mit steckbarer starrer Brücke, max.	10 mm²
Maximaler Leiterquerschnitt mit steckbarer flexibler Brücke, max.	10 mm²
2 Kabel mit gleichem Querschnitt, starr, min.	1,5 mm²
2 Drähte mit gleichem Querschnitt, starr, max	4 mm²
2 Kabel mit gleichem Querschnitt, flexibel, min.	0,75 mm²
2 Kabel mit gleichem Querschnitt, flexibel, max.	10 mm²
2 Kabel mit gleichem Querschnitt, flexibel, mit AEH ohne Mantel, min.	1,5 mm²
2 Kabel mit gleichem Querschnitt, flexibel, mit AEH ohne Mantel, max.	4 mm²
2 Kabel gleichen Querschnitts, flexibel, mit Twin-AEH und Kunststoffmantel, min.	1,5 mm²
2 Kabel gleichen Querschnitts, flexibel, mit Twin-AEH und Kunststoffmantel, max.	10 mm²
Maximaler Leiterquerschnitt mit steckbarer starrer Brücke, max.	10 mm²
Maximaler Leiterquerschnitt mit steckbarer flexibler Brücke, max.	10 mm²
Verbindungstyp	Schraubverbinder
Länge der entfernten Isolierung	11 mm
Standardsonde	A7
Schraubengewinde	M5
Min. Anzugsdrehmoment	2 Nm
Max. Anzugsmoment	2,5 Nm
Normen, Vorschriften und Klassifizierungen
Anschluss gemäß Standard	IEC 60269-1 / -2
UL 94 Entflammbarkeitsklasse	V0
China RoHS	Intended use: unlimited = efup-e
eCl@ss	eCl@ss 4.1 - 27141100 eCl@ss 5.1 - 27141100 eCl@ss 6.0 - 27141100 eCl@ss 7.0 - 27141116 eCl@ss 8.0 - 27141116 eCl@ss 9.0 - 27141116
etim	etim 2.0 - EC000897 etim 3.0 - EC000899 etim 4.0 - EC000899 etim 5.0 - EC000899 etim 6.0 - EC000899 etim 7.0 - EC000899
unspsc	unspsc 6.01 - 30211811 unspsc 7.0901 - 39121410 unspsc 11 - 39121410 unspsc 12.01 - 39121410 unspsc 13.2 - 39121410
