Allgemeine Beschreibung

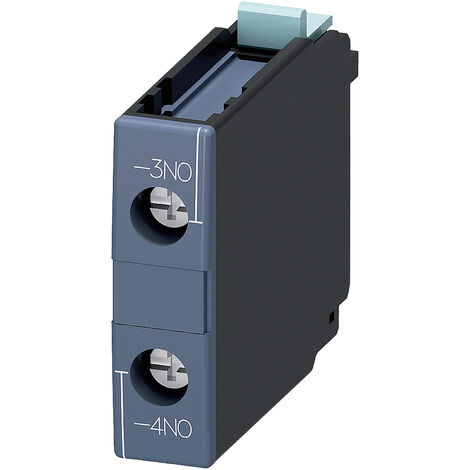

Der Siemens 3RH1921-1CA10 Hilfsschalterblock ist ein frontseitiger Hilfsschalter mit einem Schließer und Schraubanschluss, der für die Schütze 3RT1 und Hilfsschütze 3RH1 der Baugrößen S0-S12 geeignet ist. Dieser Hilfsschalter kann ohne Werkzeug montiert werden und dient zur Erweiterung der Hilfskontakte im Steuerstromkreis. Die Hilfsschalter sind in verschiedenen Varianten erhältlich, darunter frontseitig oder seitlich anbaubare Modelle, mit bis zu vier unverzögert schaltenden oder bis zu zwei voreilend schaltenden Schließern und Öffnern.Technische daten
- Isolationsspannung bei Verschmutzungsgrad 3: 690 V AC
- Bemessungs-Steh-Stoßspannung: 6 kV
- Anzahl der Öffnerkontakte für Hilfskontakte mit sofortiger Schaltung: 0
- Anzahl der Schließer für Hilfskontakte mit sofortiger Schaltung: 1
- Mechanische Lebensdauer (Schaltspiele): 10.000.000
- Schutzart: IP20
- Breite: 10 mm
- Höhe: 38 mm
- Tiefe: 51 mm
Kompatibilität und Zubehör
- Kompatibel mit Schützen der Baugrößen S0-S12
- Hilfsschalter 3RH19/3RH29
Installation
Der Hilfsschalter kann ohne Werkzeug auf die Schütze 3RT1 und Hilfsschütze 3RH1 montiert werden.
Anwendung
Der Hilfsschalterblock wird zur Erweiterung der Hilfskontakte im Steuerstromkreis verwendet und kann als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder als Spiegelkontakte bei Leistungsschützen 3RT eingesetzt werden.
