Allgemeine Beschreibung

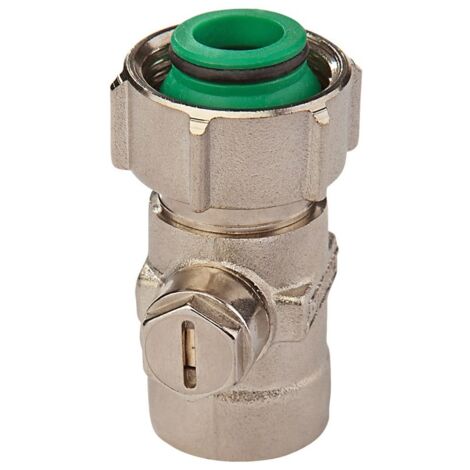

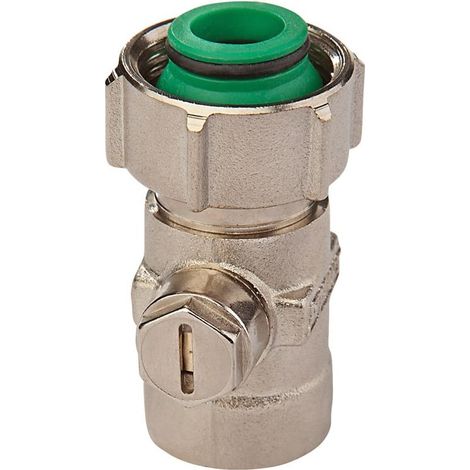

Der Flamco Exclusiv Durchgang Einzel-Kugelhahn D2/IG ist eine gerade Anschlussarmatur aus vernickeltem Messing, speziell konzipiert für Ventil-Kompaktheizkörper. Er bietet eine zuverlässige Absperrfunktion und flexible Anschlussmöglichkeiten für verschiedene Rohrsysteme im Heizungsbereich. Mit einem Volldurchgang und einer Mediumtemperatur von 0 bis 110 °C ist dieser Kugelhahn eine robuste Komponente für Heizungsinstallationen.Technische daten
- Werkstoff des Gehäuses: Messing
- Oberflächenschutz Gehäuse: vernickelt
- Material Kugel: Messing
- Oberflächenschutz Kugel: verchromt
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Nenndurchmesser Anschluss 1: 1/2 Zoll (15)
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
- Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
- Kvs-Wert: 2,87
- Max. Betriebstemperatur: 110 °C Dauertemperatur, 130 °C kurzzeitig
- Max. Betriebsdruck: 10 bar
- Betriebsmedium: Heizungswasser nach VDI 2035
- Gehäusekonstruktion: 2-teilig
- Ventilwinkel: 180 Grad
- Schlüsselweite: 13 mm
- Schlüsselweite Überwurfmutter: 30 mm
- Länge Anschluss 1: 22 mm
- Länge Anschluss 2: 31,3 mm
Kompatibilität und Zubehör
- Anschluss 1: Innengewinde zylindrisch (BSPP)
- Anschluss 2: Innengewinde zylindrisch (BSPP)
- Heizkörperseitige Überwurfmutter: mit radialem und axialem Spiel zur spannungsfreien Montage
- Rohrseitiger Anschluss: 3/4" Eurokonus oder 1/2" Innengewinde
Installation
Die Installation erfolgt über die Heizkörperseitige Überwurfmutter, die eine spannungsfreie Montage an Ventil-Kompaktheizkörpern mit Außengewinde G 3/4" oder Innengewinde G 1/2" ermöglicht.
Anwendung
Der Kugelhahn eignet sich für die Anbindung von Heizkörpern in Heizungsanlagen und bietet eine sichere Absperrung sowie eine flexible Montage.
Weitere Informationen
- Hersteller-Artikelnummer: F10024
- Vorgänger: F10024MER
