Allgemeine Beschreibung

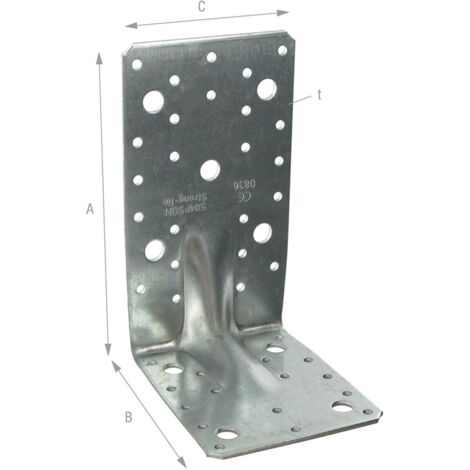

Der Simpson Winkelverbinder E20/3 ist ein perforierter Winkelverbinder aus verzinktem Stahl, der für Anschlüsse konzipiert ist, die hohe Kräfte übertragen müssen. Er bietet optimalen Korrosionsschutz und hohe Stabilität durch Rippenverstärkung. Dieser verstärkte Winkelverbinder ermöglicht die Übertragung der meisten Lastkombinationen in typischen Holzkonstruktionen und ist ideal für Profis und Heimwerker.Technische daten
- Modell: E20/3
- Größe: 170 x 113 x 95 mm
- Blechstärke: 3,0 mm
- Verpackung: 25 Stück
- Armlöcher A: 24 Stück x Ø 5 mm, 5 Stück x Ø 11 mm
- Armlöcher B: 16 Stück x Ø 5 mm, 4 Stück x Ø 11 mm
- Material: S250GD Stahl, verzinkt, 275 g/m² (20 µm)
Kompatibilität und Zubehör
Geeignet für Verbindungen:
- Holz - Holz
- Holz - Beton
- Holz - Mauerwerk
- Holz - Stahl
Installation
Die vorgebohrten Löcher ermöglichen eine einfache Montage mit Kammnägeln, CSA-Schrauben oder Bolzenankern.
Anwendung
Der Winkelverbinder ist geeignet für:
- Verbindungen von Sparren mit Wandplatten oder Betonringbalken
- Verbindungen von Holzstützen mit Balken oder Beton
- Alle anderen Bauteile, bei denen eine hohe Tragfähigkeit der Verbindung erforderlich ist
Weitere Informationen
Mit der technischen Zulassung ETA-06/0106 ist der Winkelverbinder eine zuverlässige Lösung für tragende Holzkonstruktionen.
