SJLERST Induktiver Fahrzeugschleifendetektor für Parkschranken/Fahrzeugzugangsschleifensensor

1. Das Impulsrelais kann so konfiguriert werden, dass es die Fahrzeugerkennung aktiviert oder wenn das Fahrzeug den Erfassungsbereich verlässt.
2. Diese Funktion bestimmt die Nicht-Erkennungsschwelle bei maximaler Empfindlichkeit, um die Erfassung von Fahrzeugen wie z. B. großen Lkw zu vermeiden.

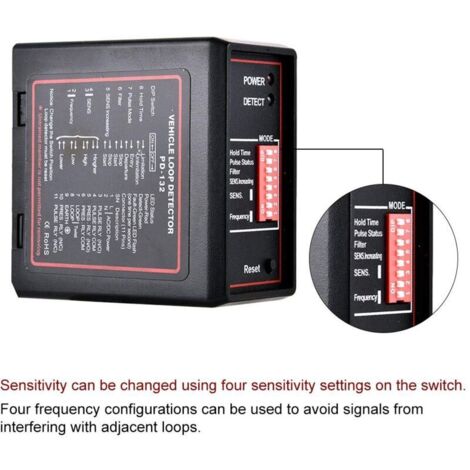

3. Die Empfindlichkeit kann über vier Empfindlichkeitseinstellungen am Schalter angepasst werden.
4. Vier Frequenzkonfigurationen können verwendet werden, um Störungen benachbarter Erfassungsschleifen zu verhindern.
5. Dieses Relais wird im Allgemeinen verwendet, um Fehlalarme durch kleine oder sich schnell bewegende Objekte zu verhindern.

Spezifikation:

Während der Kalibrierung des Detektors leuchten die grüne Kanal-LED und die rote Betriebs-LED. Sie bleiben ca. 2 Sekunden lang an, dann erlischt die grüne LED. Bei einem Schleifenfehler leuchtet die Kanal-LED auf und blinkt, um einen Fehler anzuzeigen. Behebt sich der Fehler selbst, arbeitet der Detektor weiter. Die grüne LED des Kanals leuchtet ebenfalls auf, sobald das Fahrzeug die Induktionsschleife passiert. Die rote Betriebs-LED oben am Gerät leuchtet dauerhaft und zeigt damit an, dass das Gerät eingeschaltet ist.
Funktionen:
Das Impulsrelais kann so konfiguriert werden, dass es die Fahrzeugerkennung aktiviert oder wenn das Fahrzeug den Erfassungsbereich verlässt.
Diese Funktion bestimmt die Nicht-Erkennungsschwelle bei maximaler Empfindlichkeit, um die Erkennung von Fahrzeugen wie z. B. großen Lkw zu vermeiden.
Die Empfindlichkeit kann über vier Einstellungen am Schalter angepasst werden.
Vier Frequenzkonfigurationen verhindern, dass Signale benachbarte Erfassungsschleifen stören.
Dieses Relais wird im Allgemeinen verwendet, um Fehlalarme durch kleine oder sich schnell bewegende Objekte zu verhindern.
Technische Daten:
Zustand: Neu
Material: ABS
Farbe: Schwarz
Reaktionszeit: 10 ms
Versorgungsspannung: 220 V
Leistungsaufnahme: 4,5 VA
Relaisausgang: 240 V/5 A
Gleichspannungstoleranz: ±15 %
Wechselspannungsfestigkeit: +10 %/-15 %
Betriebstemperatur: -20 °C bis +65 °C
Lagertemperatur: -40 °C bis +85 °C
Frequenzbereich: 20 kHz bis 170 kHz
Empfindlichkeit: In 4 Stufen einstellbar
Signalhaltezeit: Unbegrenzte Zyklen/maximal 10 Minuten Dauerbetrieb
Schleifeninduktivität: Gesamtinduktivität der Schleife plus Anschlussleitung: 50 Ω bis 1000 Ω (ideal: 100 Ω bis 300 Ω).
Schleifenanschlussverdrahtung: Maximale Länge 20 Meter, mindestens 20-mal pro Meter verdrillt.
Lieferumfang:
1 * Schrankenöffner
1 * Anschlussklemme
1 * Bedienungsanleitung
Hinweis:
1. Der Detektor sollte an einem geeigneten, wettergeschützten Ort so nah wie möglich an der Schleife installiert werden.
2. Der Installationsort sollte fernab von Wärmequellen gewählt werden.
3. Andere Geräte in der Umgebung sollten mindestens 10 mm Abstand halten (sie sollten nicht fest an der Wand befestigt sein).
4. Eine korrekte Schleifenkonfiguration und Detektorinstallation gewährleisten ein funktionierendes induktives Schleifendetektionssystem.
5. Wichtige Schleifenparameter sind: Schleifendiagramm, Größe, Windungszahl und Installationsmethode.
6. Bitte beachten Sie, dass neue und ältere Versionen dieses Produkts nach dem Zufallsprinzip versendet werden. Bitte stellen Sie sicher, dass dies für Sie akzeptabel ist, bevor Sie bestellen.
