Solar Anschlusskasten PV DC 1000V T2 Überspannungschutz SLP-PV1000 V/Y Saltek 2-string IP65 Stromverteiler Photovoltaik Aufputz Doktorvolt DV-6449-FOT

Photovoltaik Stromverteiler PV Überspannungsschutz Saltek Solarverteiler Doktorvolt

Robuste Photovoltaik Stromverteiler aus hochwertigen Materialien. Ausgestattet mit einem Überspannungsschutz der Marke Saltek mit transparenter Tür.

Vielseitigkeit in einem kompakten Stromverteiler

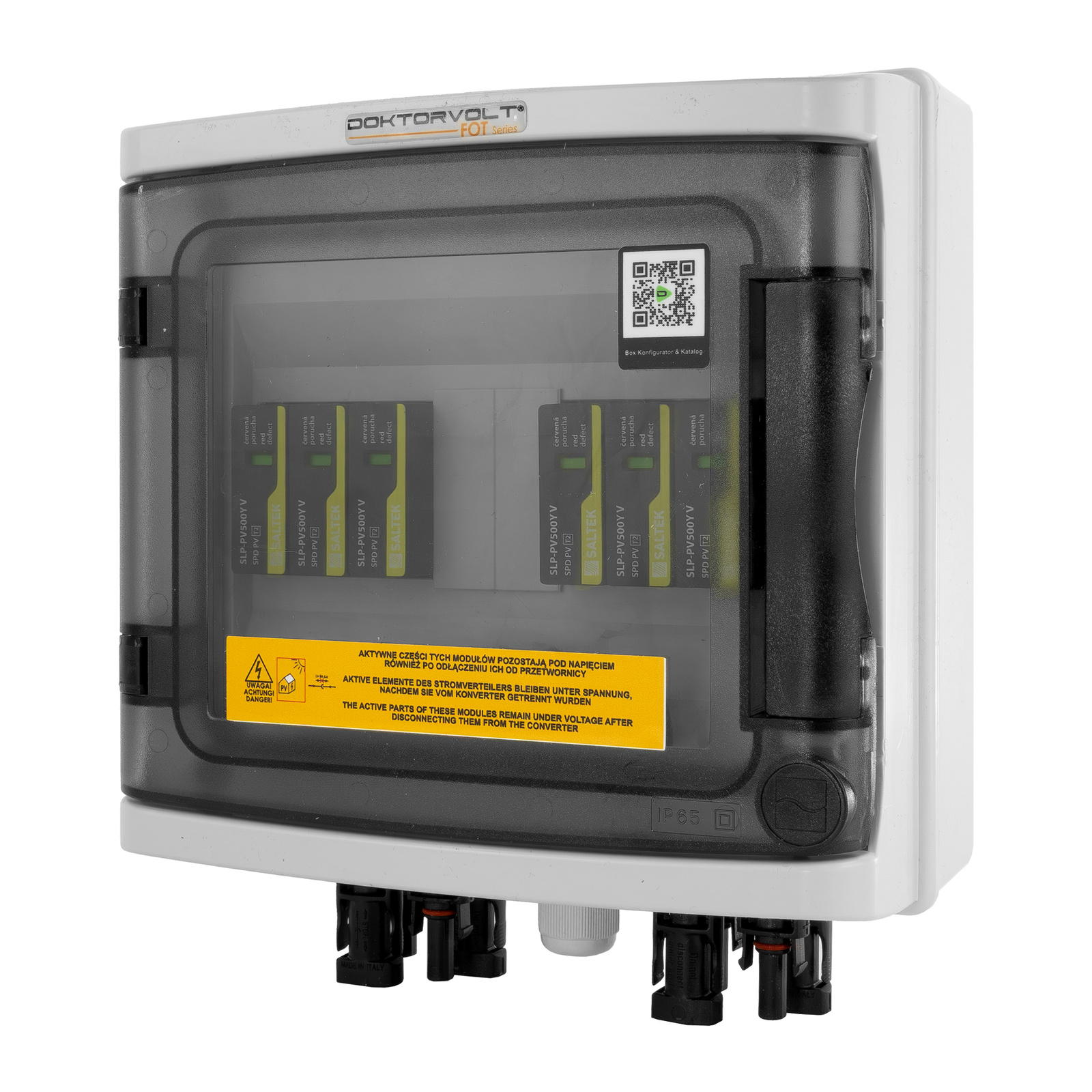

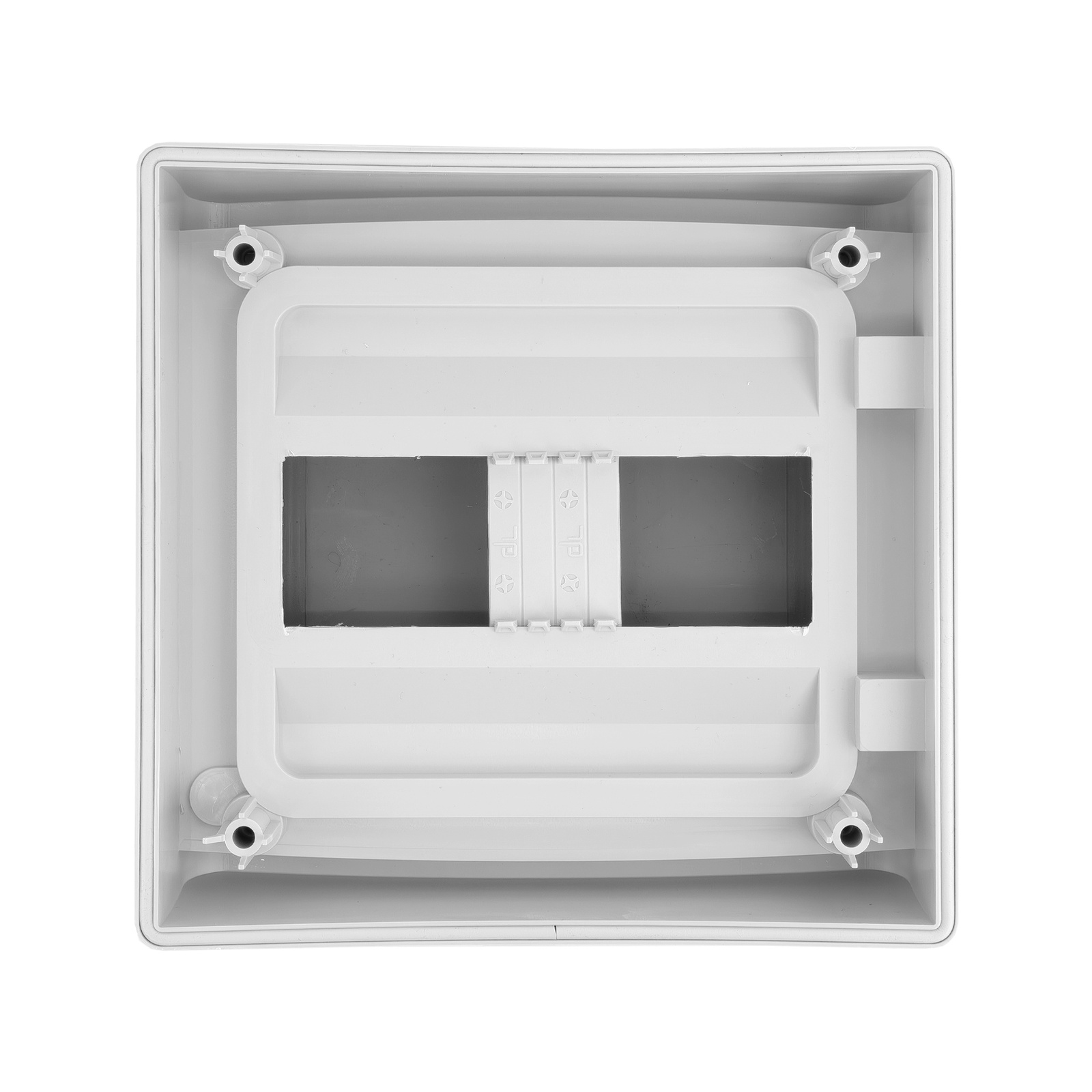

Diese kompakten Photovoltaik-Stromverteiler mit den Maßen 215x210x100mm sind aus hochwertigem Technopolymer gefertigt. Sie sind mit einer transparenten Tür ausgestattet, die die Beurteilung des Betriebszustands erleichtert.

Die komfortable Nutzung wird mit einer hochwertigen Verarbeitung kombiniert

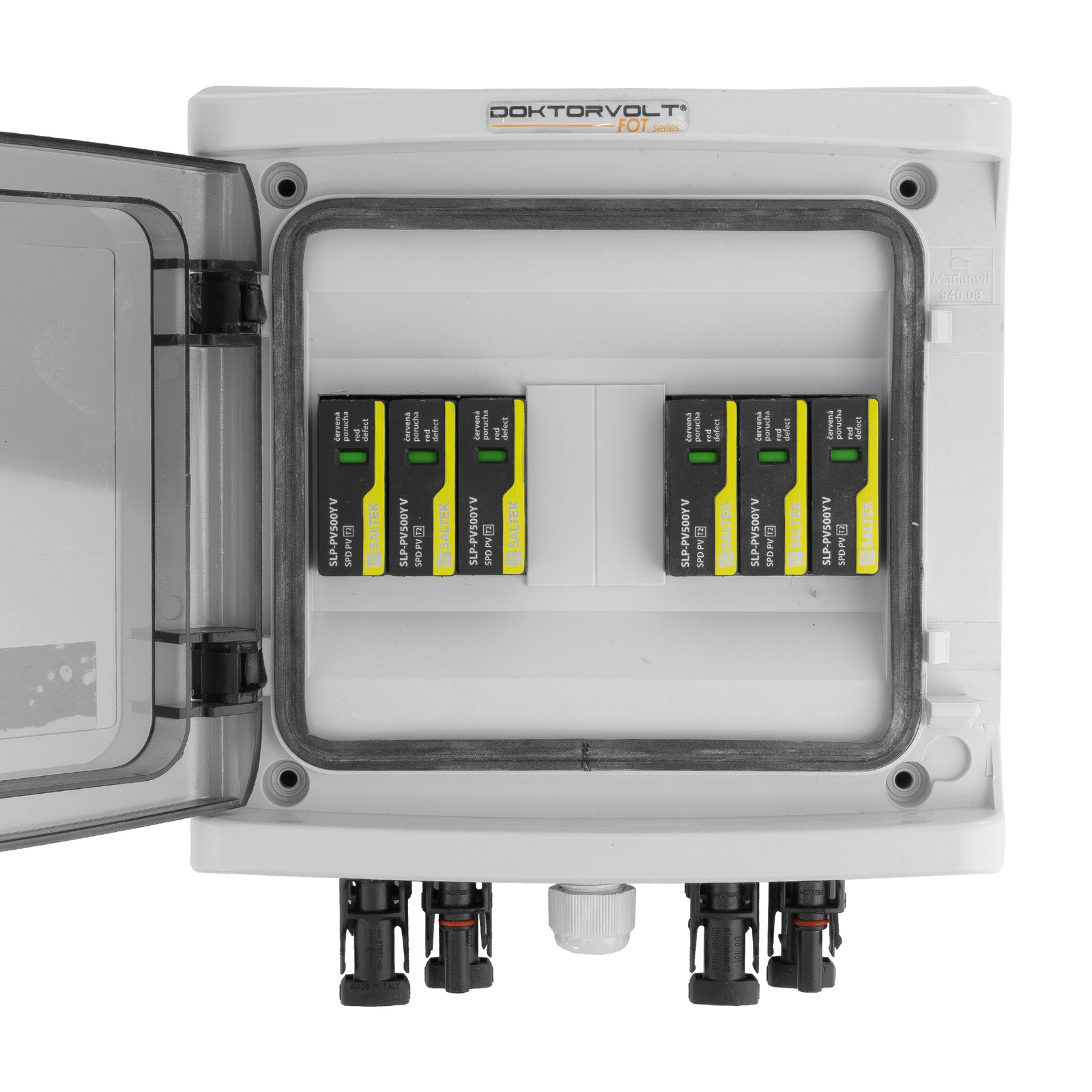

Der Baustromverteiler ist mit dem Varistor-Überspannungsschutz FLP-PV1000/Y des renommierten Herstellers Saltek ausgestattet. Er ist für die Montage auf einer DIN-Schiene vorgesehen und schützt PV-Anlagen mit einem externen LPS-System wirksam, wenn der Isolationsabstand nicht eingehalten wird. Weitere Vorteile sind die visuelle Fehleranzeige, die Steckmodule und die Sperrmöglichkeit.

Technische Spezifikation

Allgemeine Informationen

Modell: DV-6449-FOT

EAN: 5905191016449

Produktserienbezeichnung: FOT

Hersteller: DOKTORVOLT

Elektrische Daten

Überspannungsschutz SPD:
2x DC 3P T2 PV VDE

Anzahl der PV-Ströme (STRING): 2

Überspannungsschutz: T2

Schutzelementtyp: Varistor (MOV) in einer Y-Schaltung

Maximale Betriebsspannung +/PE, −/PE UCPV: 1020V DC

Nenn-Kurzschlussstrom ISCPV: 10 kA DC

Gesamtentladungsstrom (8/20 µs): ITotal: 40 kA

Nennentladungsstrom (8/20 µs): In: 15 kA

Maximaler Entladestrom (8/20 µs) Imax: 40 kA

Spannungsschutzpegel zwischen den Polen +/− Up: 4,0 kV

Spannungsschutzstufe +/PE, −/PE Up: 4,0 kV

Reaktionszeit ta: 25 ns

Gehäuse und technische Daten

Konstruktionstyp: Aufputz

Abmessungen des Gehäuses: 215x210x100mm

Gehäusematerial: Technopolymer

UV-Beständigkeit: Ja

Halogenfreies Material (HALOGEN-FREE): Ja

Mechanische Festigkeit: IK08

Gehäusefarbe: Grau RAL 7035

Anzahl der Module: 8

Schutzart des Gehäuses: IP65

Schutzart der kompletten Stromverteiler: IP65

Anlagetemperatur: -25 +60 °C

Schutzklasse: II

Nennisolationsspannung UI: 1000V

Querschnitt der starren Leitungen (min–max): 1,0 – 35 mm²

Querschnitt der Seilzüge (min–max): 1,0 – 25 mm²

Fehlersignal: Rotes Anzeigefeld

Verkabelung und Normen

Stopfbuchse: 1x PG11

Verzweigungsklemme: 1 x HLAK 25-1/2/25 M2 GN PE

IP68 1500V MC4 Photovoltaik-Stecker: 4 Stück + 4 Stück zur Selbstmontage am Kabel

IP68 1500V MC4 Photovoltaik-Buchse: 4 Stück + 4 Stück zur Selbstmontage am Kabel

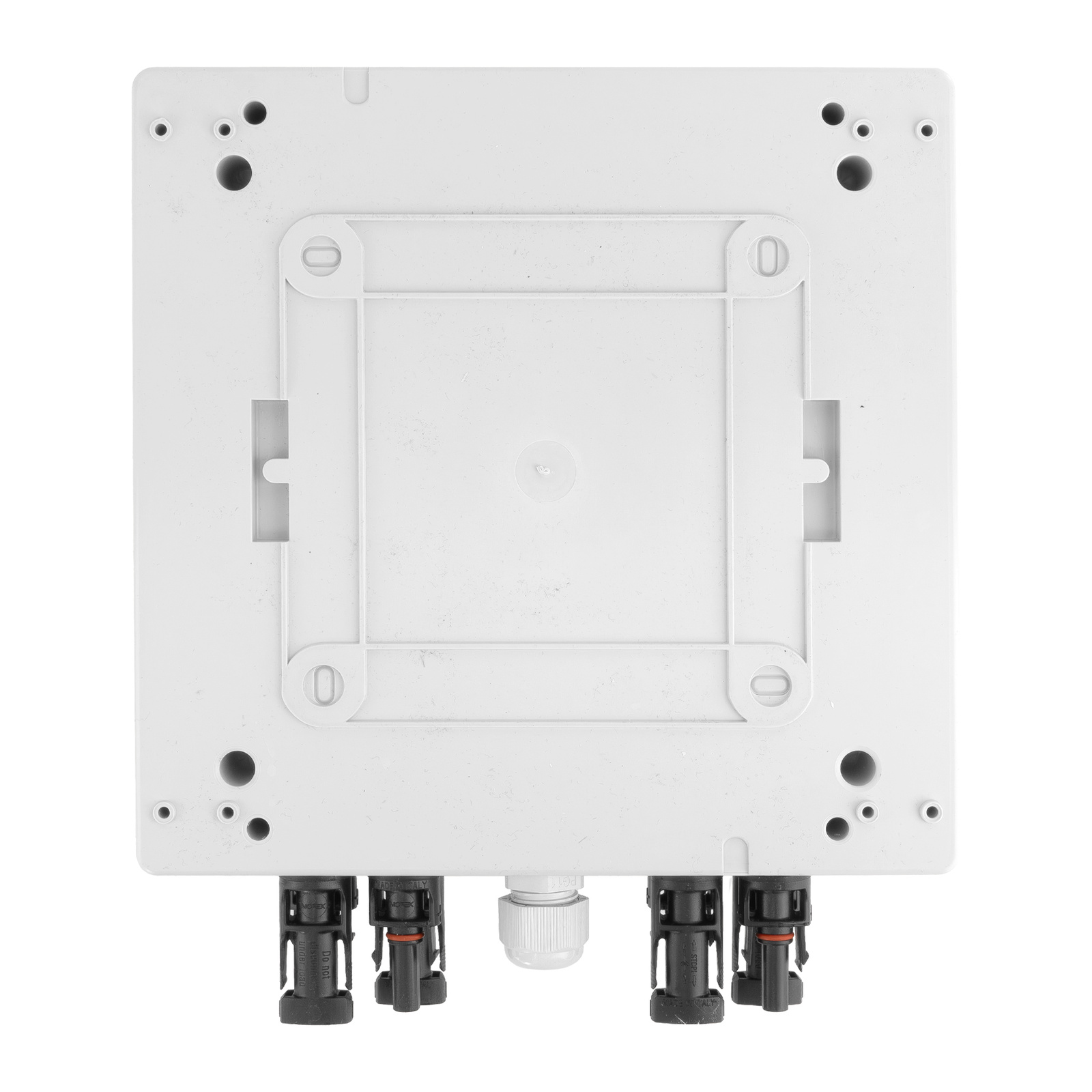

Montagebolzen mit Drehverschluss: 4x

Interne Verkabelung der Stromverteiler:
Versorgungsleitungen: 6 mm² Rot
Neutralleiter: 6 mm² Schwarz
Schutzleiter: 16 mm² gelb-grün

Normen und Zertifikate:
EN 61643-31
IEC 61643-31

Zertifizierung = hohe Qualität:

Um die höchste Produktqualität zu gewährleisten, werden die Produkte der Marke DOKTORVOLT routinemäßig getestet. Nach Bestehen der Tests erhält jedes Produkt ein individuelles Zertifikat, das die durchgeführte Qualitätskontrolle bestätigt. Das Unternehmen nutzt im Produktionsprozess das vom TÜV SÜD zertifizierte System, um die hohe Qualität zu bestätigen.

Schutzgrad IP = erhöhte Sicherheit:

Der IP-Schutzgrad ist ein internationaler Standard für die Widerstandsfähigkeit eines Objekts gegenüber potenziellen Risikofaktoren. Sie besteht aus zwei Ziffern, die uns über die Staub- und Wasserschutzeigenschaften des Produkts informieren. Die Bestimmung der IP-Schutzart ermöglicht es uns, das Produkt unter sicheren Bedingungen zu verwenden. Die Schutzart IP65 sagt uns, dass das Gerät:
- vollständig gegen das Eindringen von Staub geschützt ist
- gegen Strahlwasser aus allen Richtungen geschützt ist

Vertrauenswürdiger Hersteller:

Doktorvolt® ist ein Unternehmen, das 2013 gegründet wurde. Die dynamisch wachsende Firma hat sowohl den polnischen als auch den internationalen Markt erobert. Der Firmensitz befindet sich in Malichow in der Woiwodschaft Opole, wo sich auch eine moderne Produktionshalle und ein Lager befinden. Das Unternehmen ist auf die Herstellung von Baustromverteilern spezialisiert und zeichnet sich durch Qualität und solide Verarbeitung aus. Jeder Verteiler besteht aus hochwertigen Komponenten. Die Produkte des Unternehmens erfüllen europäische Normen und Sicherheitsstandards.
