solaranlagen-thermostat sc200 solaranlagen-regler sc 200

Produktinformationen

Beschreibung

Allgemeine Beschreibung

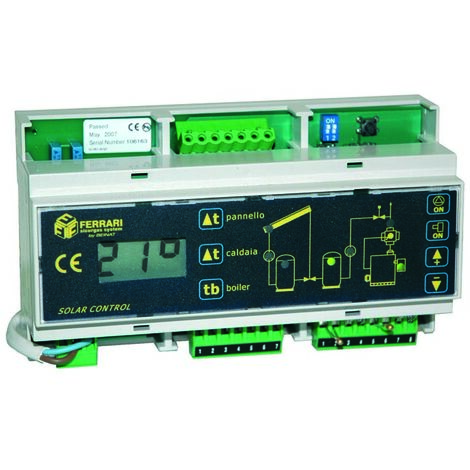

Der Solaranlagen-Thermostat SC200 ermöglicht eine präzise Kontrolle der Temperatur, die von den Solarkollektoren kommt, sowie deren Verteilung auf verschiedene Speicherkessel und die Integration in Heizsysteme. Auf dem Display werden nacheinander die Temperaturen der Kollektoren und der Kessel angezeigt. Mit den mitgelieferten Sensoren wird die Wassertemperatur in den Speicherkesseln erfasst und mit der Temperatur der Flüssigkeit in den Solarkollektoren verglichen. Wenn die Temperatur der Paneele höher ist als die des Wassers im Boiler, schaltet die Steuereinheit die Pumpe ein, um den Wärmeaustausch zu ermöglichen. Das Gerät ist mit einem variablen Temperaturdifferenzial "Delta T" ausgestattet, das zwischen 3°C und 15°C eingestellt werden kann.

Technische daten

Installation: Schalttafel - Omega bar 9 Module DIN EN 50092

Stromversorgung: 230 Vac

Leistungsaufnahme: 2 VA

Schaltleistung der Relais: 10A 250V, ohmsche Kontakte 5A 30V

Fühlertyp: NTC 47K

Betriebstemperatur der Fühler: -20° ÷ +120°C

Genauigkeit: ± 1°C

Maximaler Abstand zwischen Fühlern und Steuergerät: 150 m

Schutzart: IP20

Abmessungen der Omega-Leiste DIN EN 50092: L158 x H90 x T58 mm - 9 Module

Kompatibilität und Zubehör

Das Gerät ermöglicht die Konfiguration von vier verschiedenen Solarsystemen:

System Kesselpaneel

System Kesselpaneel plus Pufferspeicher mit automatischer Temperaturregelung

System Integration in die Heizungsanlage mit automatischer Regelung

System Integration in die Schwimmbadanlage mit automatischer Regelung

Komplett mit 4 Temperaturregelungssonden in wasserdichtem Thermoplastgehäuse, Tauchversion mit Schutzart IP55.

Weitere Informationen

Die Einbindungstemperatur wird vom Brauchwasserthermostat eingestellt. Erreicht die eingestellte Temperatur nicht die vorgegebene Temperatur, wird die alternative Quelle eingeschaltet.
