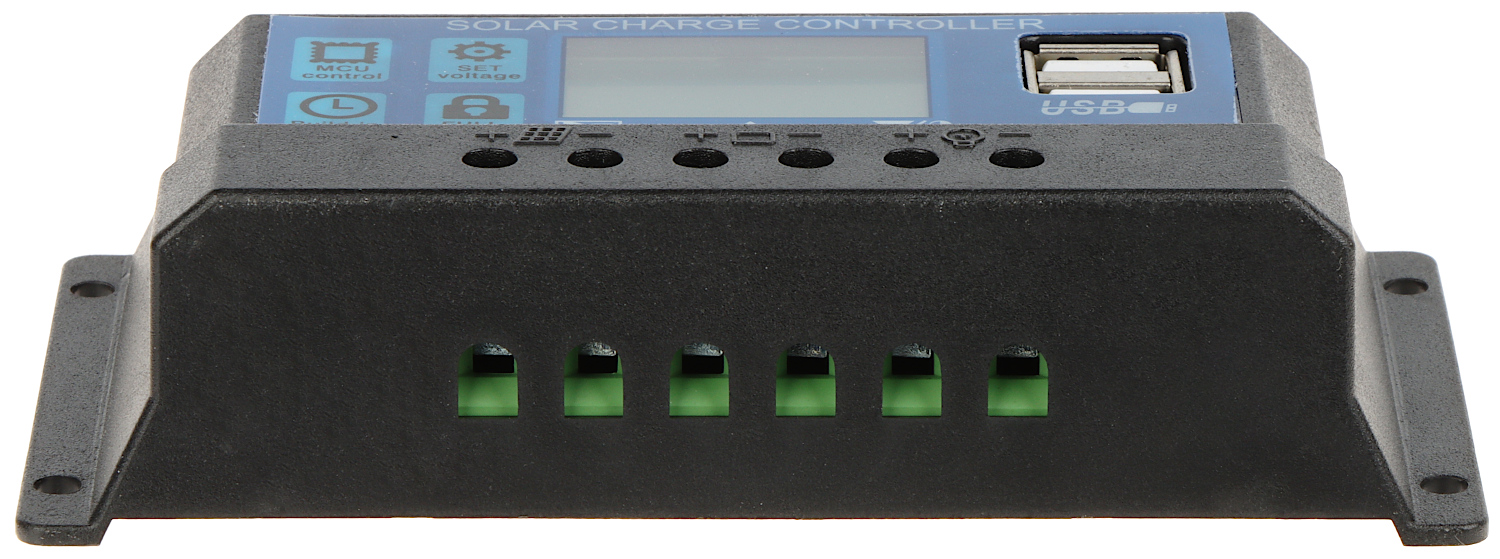

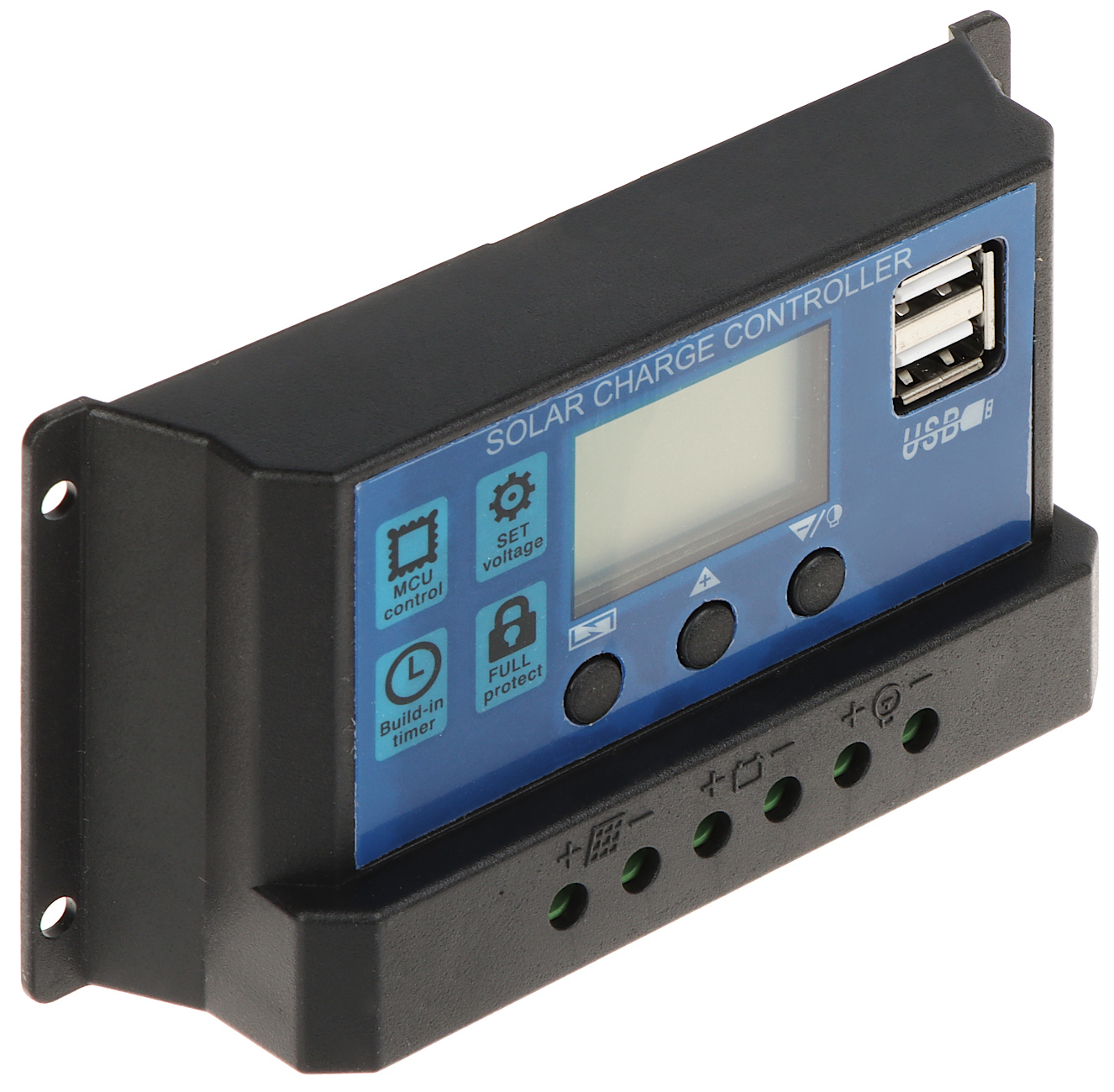

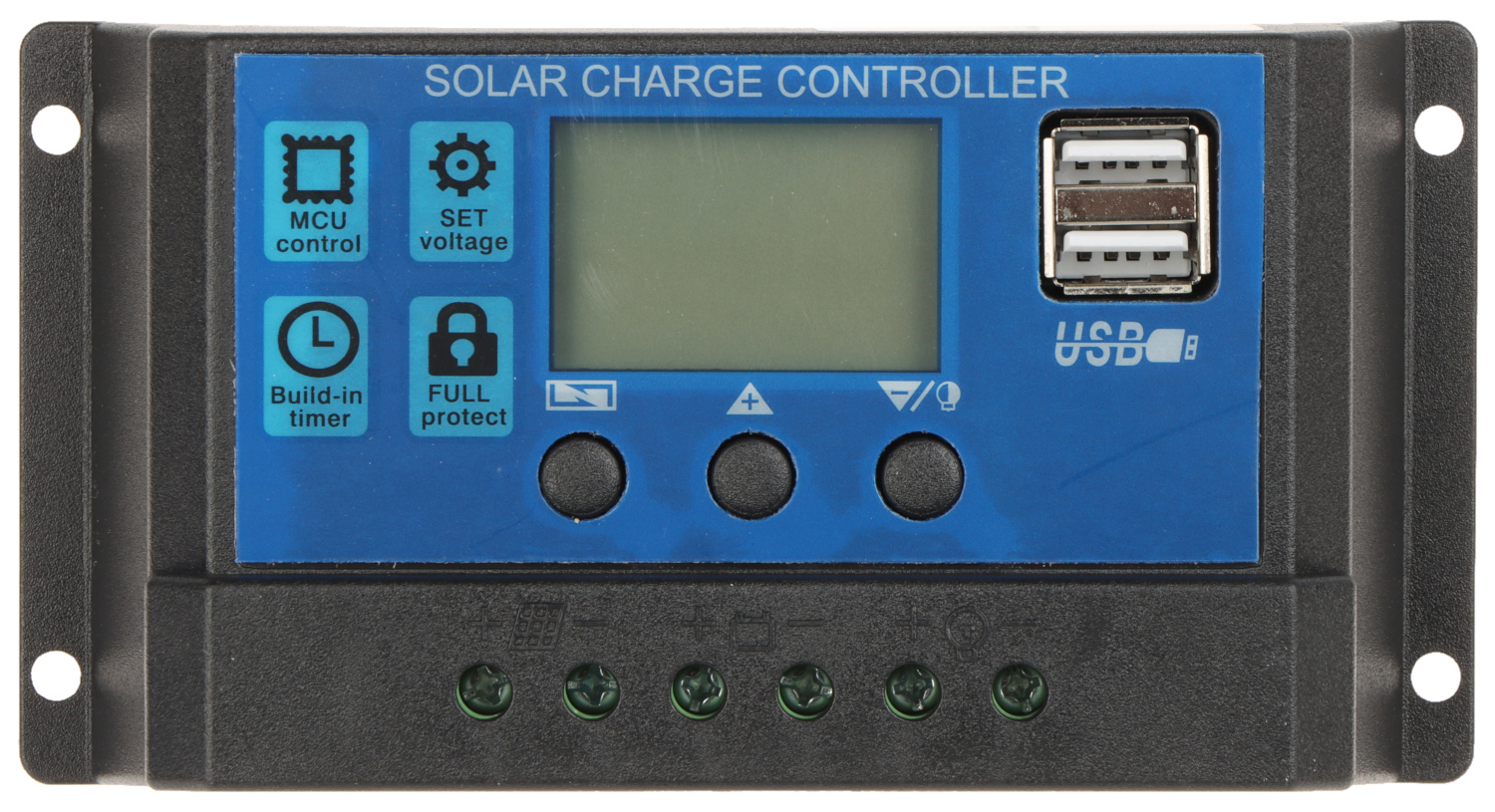

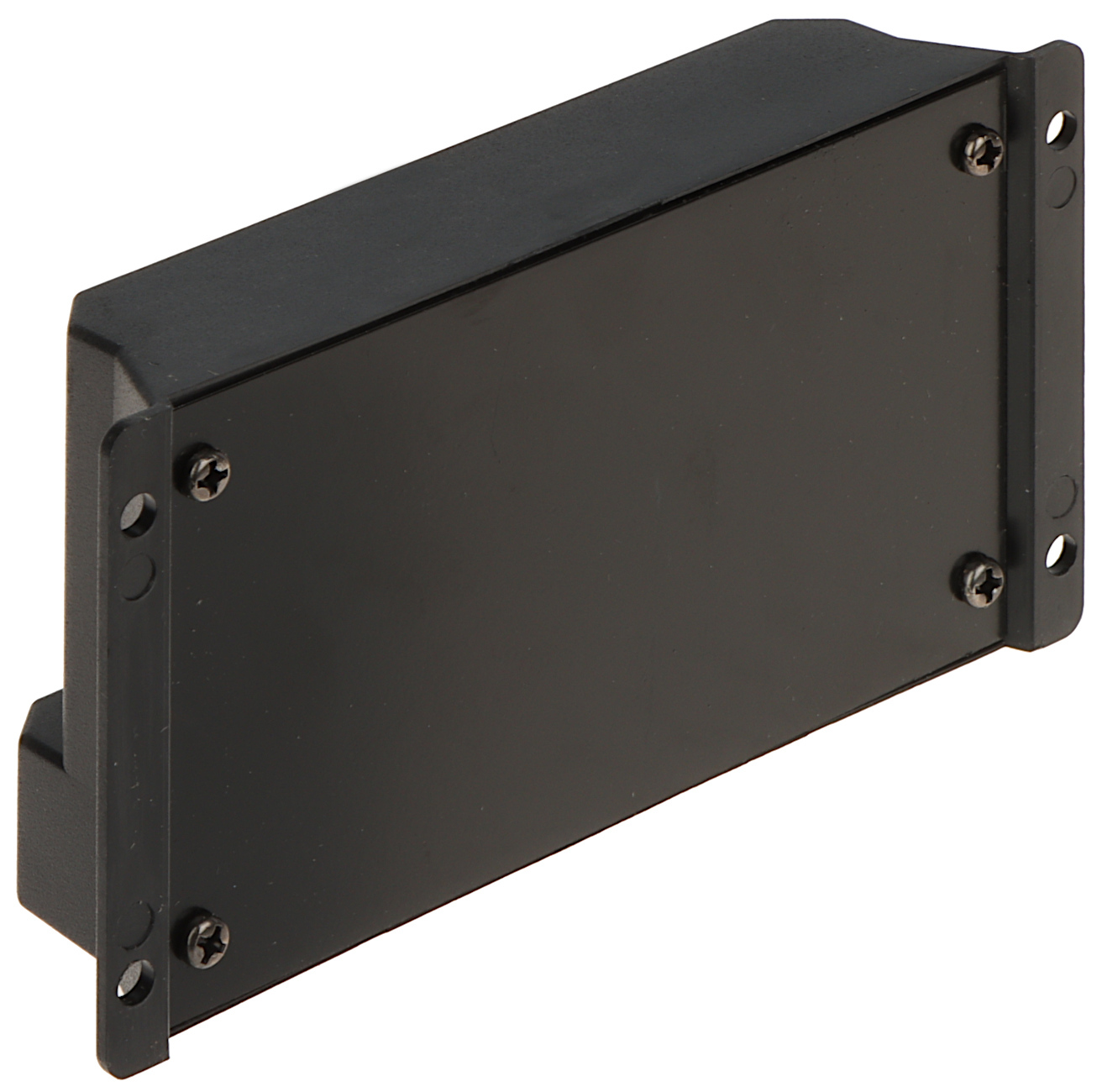

Solarbatterie-Laderegler SCC-30A-PWM-LCD-S2

SCC-30A-PWM-LCD-S2 Solarladegerät

Photovoltaikmodule sind eine saubere und umweltfreundliche Stromquelle. Die Gewinnung dieser Energie stellt Geräteentwickler jedoch vor einige Herausforderungen. Die vom Modul erzeugte Energiemenge hängt stark vom Einfallswinkel und der Intensität des auf die Zelloberfläche fallenden Lichts ab. Dies führt wiederum zu instabilen Leistungsparametern, da selbst die Verschattung eines kleinen Teils des Moduls den Wirkungsgrad drastisch reduzieren kann. Die optimale Lösung für die genannten Probleme ist die Verwendung eines Systems aus Photovoltaikmodul, Batterie und Laderegler. Dieses System gewährleistet eine konstante Stromversorgung der Verbraucher und speichert überschüssige Energie für die spätere Verwendung. Der Solarladeregler SCC-30A-PWM-LCD-S2 ermöglicht den Anschluss von Modulen in Reihen- und Parallelschaltung und stellt dabei sicher, dass die zulässigen Strom- und Spannungswerte am Eingang des Geräts nicht überschritten werden. Aufgrund der Funktionsweise von PWM-Reglern ist zu beachten, dass bei Reihenschaltung der Module die Nennausgangsspannung für die Batterieladung 24 V beträgt. Hinweis: Solarladeregler sind für den Betrieb mit Photovoltaikmodulen ausgelegt. Sie sollten nicht mit anderen Stromquellen verwendet werden.

• Regelungstyp: PWM
• Nennspannung: 12 / 24 V
• Nennstrom: 30 A
• Zulässiger Spannungsbereich: ≤ 23 V für eine 12-V-Batterie - Der Bereich der höchsten Betriebsspannung des an einen Reglereingang angeschlossenen Panels, ≤ 46 V für eine 24-V-Batterie – Bereich der höchsten Betriebsspannung eines Satzes von Solarmodulen, die an einen Reglereingang angeschlossen sind
• Ausgangsspannung: Entspricht der Spannung an den Batteriepolen
• Batterieladestrom: max. 30 A
• Laststrom: max. 10 A
• Gewicht: 0,12 kg
• Abmessungen: 134 x 70 x 34 mm
• Garantie: 2 Jahre

Ausgewählte Funktionen:

• 2 x USB-Stromausgang: 5 V / 2 A,

24H - Die Last wird permanent mit Strom versorgt, 1H ... 23H - Die Last wird nach Sonnenuntergang für eine ausgewählte Anzahl von Stunden mit Strom versorgt, 0H - Die Last wird von der Dämmerung bis zum Morgengrauen mit Strom versorgt. 2 x USB-Stromausgang: 5 V / 2 A, Das Gerät ist ausschließlich zum Laden von AGM-, Gel- und Bleiakkumulatoren geeignet. LCD-Display, LEDs zur Anzeige des Betriebszustands. Betriebsmodi: 24H - Die Last wird permanent mit Strom versorgt. Die gesamte Zeit (1 Std. ... 23 Std.) – die Last wird für die ausgewählte Anzahl von Stunden nach Sonnenuntergang mit Strom versorgt. (0 Std.) – die Last wird von der Abenddämmerung bis zum Morgengrauen mit Strom versorgt.
