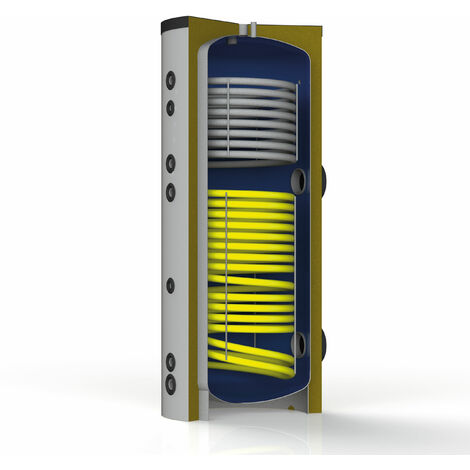

Solarbayer Trinkwasserspeicher TWB 500 Bivalenter Warmwasserspeicher für Solar

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der Solarbayer Trinkwasserspeicher TWB 500 ist ein bivalenter Warmwasserspeicher, der mit zwei großflächigen Wärmetauschern und einer hochbeständigen Zweischicht-Emaillierung nach DIN 4753 ausgestattet ist. Er verfügt über zwei Flansche, eine Magnesium-Schutzanode und ein Thermometer mit Tauchhülsen.

Technische daten

Nennvolumen: 498 L

Korrosionsschutz: Antikorrosionslack

Durchmesser mit Isolierung: 750 mm

Höhe mit Isolierung: 1800 mm

Kippmaß: 1950 mm

Gewicht: 185 kg

Max. Betriebsdruck Trinkwasser: 6 bar

Max. Betriebstemperatur Trinkwasser: 95 °C

Heizfläche Wärmetauscher oben: 1,3 m²

Heizfläche Solartauscher unten: 2,4 m²

Inhalt Wärmetauscher oben: 8,5 L

Inhalt Solartauscher unten: 15,5 L

Max. Betriebsdruck WT: 6 bar

Max. WT: 95 °C

Durchflussmenge WT oben: 1,7 m³/h

Durchflussmenge WT unten: 3,0 m³/h

Druckverlust WT oben: 40 mbar

Druckverlust WT unten: 230 mbar

Wärmetauscherleistung oben: 19,2 kW

Wärmetauscherleistung unten: 35,3 kW

Kompatibilität und Zubehör

Wärmetauscher oben: 2x DN 25 (1" IG)

Wärmetauscher unten: 2x DN 25 (1" IG)

Trinkwasseranschlüsse: 2x DN 32 (1 1/4" IG)

Zirkulation: DN 15 (1/2" IG)

Thermometer: DN 15 (1/2" IG)

Fühleranschluss oben: 1x DN 15 (1/2" IG)

Fühleranschluss unten: 1x DN 15 (1/2" IG)

E-Heizung Anschluss: optional über Flansche

Anode: DN 32 (1 1/4" IG) vormontiert

Flansch unten: 180/120 mm

Flansch oben: 180/120 mm

Installation

Wartung der Anode jährlich erforderlich

Reinigungsflansch nachziehen

Anwendung

Der Solarbayer Trinkwasserspeicher TWB 500 eignet sich ideal für die Speicherung von Trinkwasser in solarthermischen Anlagen und bietet eine effiziente Lösung zur Warmwasserbereitung.
