Solarladeregler – 20 A DC12 V Solarladeregler, Zellen, Panel, Batterie-Laderegler

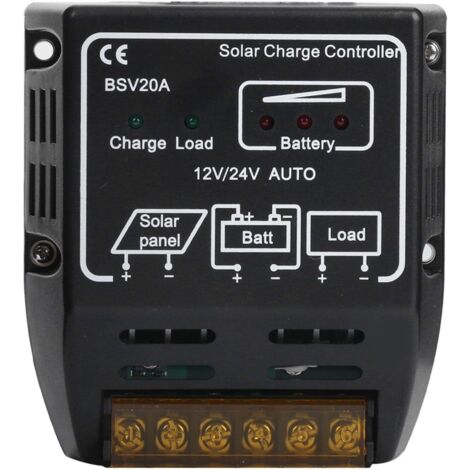

Allgemeine BeschreibungDer Solarladeregler ist ein leistungsstarker 20 A DC12 V Regler, der für die effiziente Ladung von Blei-Säure-Batterien ausgelegt ist. Er bietet umfassenden Schutz gegen Kurzschlüsse, Überlastungen, Überladung, Tiefentladung und Verpolung. Mit einer maximalen Leerlaufspannung von 25V/36V und einem Arbeitstemperaturbereich von -20℃ bis +50℃ ist dieser Regler ideal für verschiedene Anwendungen im Bereich der Solarenergie.Technische datenSystemspannung: DC12VController-Eigenverbrauchsstrom: 10MANennladestrom: 10AMaximale Ladestrom: 16AMaximale Leerlaufspannung der Solarzelle: 25V/36VArbeitstemperatur: -20℃ bis +50℃InstallationÖffnen Sie die obere Abdeckung des Controllers und schließen Sie ihn gemäß der Abbildung auf der Abdeckung an.Schließen Sie „+“ und „-“ der Batterie an die entsprechenden Anschlüsse des Controllers an (dritter und vierter Anschluss von links).Verbinden Sie „+“ und „-“ des Solarpanels mit den entsprechenden Klemmen des Controllers (erste und zweite Klemme von links).Schließen Sie „+“ und „-“ der Last an die entsprechenden Klemmen des Controllers an (fünfte und sechste Klemme von links).AnwendungDer Solarladeregler ist speziell für die Verwendung mit Blei-Säure-Batterien konzipiert und eignet sich für 17-V-Solarmodule. Vor dem Anschließen sollten die Nennspannung des Solarpanels, der Batterie und der Last überprüft werden. Der Nennstrom des Solarpanels und der Last darf den Nennstrom des Reglers nicht überschreiten.Weitere InformationenDie Ladeanzeige leuchtet, wenn das Gerät stark aufgeladen ist; ein blinkendes Licht zeigt die Erhaltungsladung an.Wenn kein Licht leuchtet, wurde der Ladevorgang gestoppt.Ein dauerhaft leuchtendes Licht bedeutet, dass Strom vorhanden ist und der Ladevorgang durchgeführt werden kann.Wenn die Anzeige ausgeschaltet ist, erfolgt keine Ausgabe und die Last kann nicht arbeiten.
