Allgemeine Beschreibung
Der Sollbry LAN-Netzwerktester ist ein vielseitiges Werkzeug zur Überprüfung von Ethernet- und Telefonkabeln. Er bietet umfassende Funktionen zur Fehlerdiagnose und Kabelverfolgung, einschließlich der Überprüfung von RJ45-, RJ11- und RJ12-Verbindungen. Mit diesem Tester können Sie Drähte auf Durchgang, Kurzschlüsse, umgekehrte Drähte und andere Kabelfehler untersuchen. Zudem ermöglicht er die Erkennung des Status von Telefonleitungen, wie Leerlauf, Klingeln und Sprechen.Technische daten
- Stromversorgung: 3,7-V-Gleichstrom-Akku
- Maximaler Betrieb: Sender
- Einzelkopf: <25 mA
- Drahtpaar: <30 mA
- Leitungssuche: <90 mA
- Empfänger: <83 mA (Lautsprecher nicht ertönt), <220 mA (Hupe ertönt)
- Signalübertragungsmodus: Mehrfrequenzimpuls
- Signalausgangspegel: 28 Vp-p im Leitungssuchzustand, 12 Vp-p im Drehmomentzustand
- Signalübertragungsentfernung: > 3 km
- Abmessungen: Sender: 28 x 59 x 140 mm, Empfänger: 28 x 41 x 200 mm, Komplettes Set: 28 x 110 x 200 mm
- Gewicht: Sender: 0,1 kg, Empfänger: 0,11 kg, Komplettes Set: 0,43 kg
- Material: ABS
Kompatibilität und Zubehör
- Kompatibel mit ISDN- und LAN-Kabeln CAT6, CAT7, CAT8

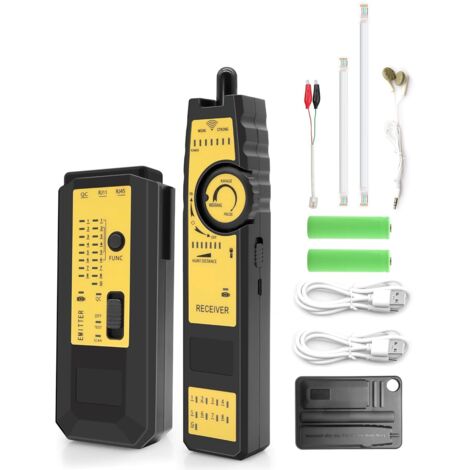

- Inhalt: 1 Sender, 1 Empfänger, 1 RJ45-Adapterkabel, 1 RJ11-Kabel, 1 Kopfhörer, 1 Krokodilklemmen-Adapterkabel, 2 3,7-V-Akkus, 1 Bedienungsanleitung (evtl. nicht in deutscher Sprache), 1 Aufbewahrungsbox
Installation
Die Installation des Sollbry LAN-Netzwerktesters ist einfach und erfordert keine speziellen Kenntnisse. Verbinden Sie einfach die Kabel mit den entsprechenden Anschlüssen und folgen Sie den Anweisungen in der Bedienungsanleitung.Anwendung
Der Netzwerktester eignet sich ideal für folgende Anwendungen:- Testen von Ethernet-Kabeln (RJ45)
- Überprüfung von Telefonleitungen (RJ11)
- Kabelverfolgung in lauten Umgebungen oder bei schlechten Lichtverhältnissen dank des integrierten Kopfhörers und der Beleuchtung
- Erkennung des POE-Switches durch Verbindung mit dem RJ45-Port
Weitere Informationen
Maximale Liniensuchentfernung: 1500 Meter
