Spannungs-Frequenz-Umwandlungsmodul für elektronische SPS-Komponenten

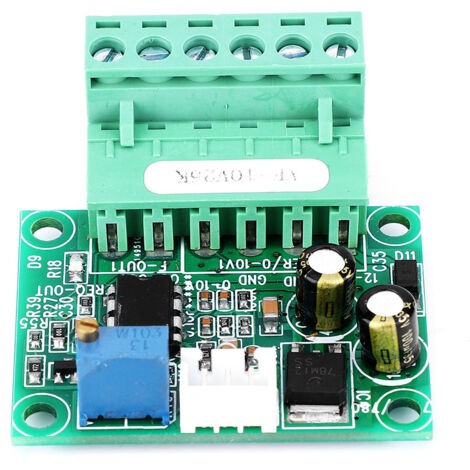

Willkommen in unserem Shop! Dieses Spannungs-Frequenz-Wandlermodul VF-10V25KHz ist eine hochpräzise Steuerkomponente für zuverlässigen Betrieb. Es erzeugt eine Ausgangsfrequenz, die direkt proportional zur Eingangssteuerspannung ist und ermöglicht so eine präzise lineare Steuerung Ihrer Anwendungen. Zu den wichtigsten Merkmalen gehört die spannungsgesteuerte Frequenzerzeugung, bei der die Ausgangsfrequenz proportional zum Eingangsspannungspegel variiert. Ein Verpolungsschutz schützt das Modul. Eine Betriebsanzeige leuchtet bei erfolgreicher Verbindung auf und zeigt den Betriebsstatus an. Das Modul ist aus hochwertigen Materialien gefertigt und für Langlebigkeit und den Langzeiteinsatz ausgelegt. Es handelt sich um ein Neuprodukt. Die Spezifikationen lauten: Modell VF-10V25KHz; Eingangssteuerspannungsbereich: 0 bis 10 V DC; Versorgungsspannungsbereich: 12 bis 30 V DC (15–24 V DC empfohlen). Hinweis: Bei einer Eingangssteuerspannung von 12 V muss die Versorgungsspannung mindestens 15 V DC betragen. Bei einer Eingangssteuerspannung von 24 V muss die Versorgungsspannung 24 V DC betragen. Das Netzteil muss einen Strom von mehr als 30 mA liefern. Es verfügt über vier M3-Schraublöcher zur sicheren Montage. Die kompakten Abmessungen betragen ca. 4,7 cm x 4,5 cm x 1,7 cm. Ihre Bestellung umfasst ein (1) Spannungs-Frequenz-Wandlermodul. Die Oberseite des Moduls ist mit deutlichen Siebdruckmarkierungen für die Verdrahtung versehen: * 0–10 V: Pluspol für den analogen Steuerspannungseingang. * GND: Gemeinsame Masse für das Signal. * 12–30 V: Pluspol für den Hauptstromeingang. * GND: Masse für das Netzteil. *
**OC-OUT:** Open-Collector-Signalausgang (NPN, typischerweise für den Anschluss an einen Treiber). *
**FREQ-OUT:** Standard-Frequenzausgang. Er bietet zwei unabhängige Ausgänge. OC-OUT ist ein NPN-Open-Collector-Ausgang, FREQ-OUT ein IC-Ausgang. Für eine Schaltung mit gemeinsamer Kathode schließen Sie ihn an die negative Masse (GND) des Netzteils an. Bei einer Schaltung mit gemeinsamer Anode und einer Versorgungsspannung von 13–24 V muss ein 2,7 kΩ-Widerstand in Reihe geschaltet werden. Bei einer Schaltung mit gemeinsamer Anode und einer Versorgungsspannung von 12 V ist ein 330 Ω-Widerstand erforderlich. Die Beziehung zwischen Spannung und Frequenz ist linear. Zum Beispiel: *
Eine Eingangsspannung von 1 V entspricht einer Ausgangsfrequenz von ca. 2500 Hz. *
Eine Eingangsspannung von 5 V entspricht einer Ausgangsfrequenz von ca. 12,5 kHz. *
Eine Eingangsspannung von 10 V entspricht einer Ausgangsfrequenz von ca. 25 kHz.
