Beschreibung
Willkommen in unserem Shop!

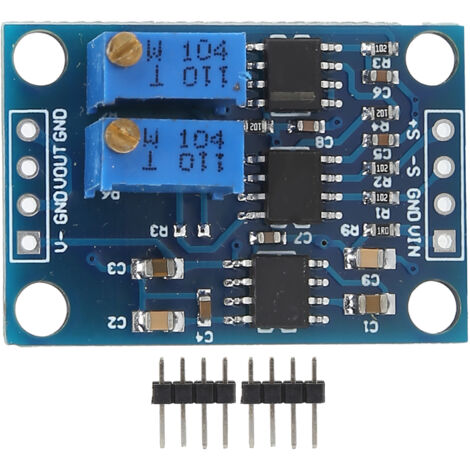

Dieses Spannungsverstärkermodul dient der präzisen und zuverlässigen Verstärkung von Signalen im Mikrovolt- und Millivoltbereich. Es verwendet den integrierten Schaltkreis AD620 und bietet im Vergleich zu gängigen Lösungen auf LM358-Basis eine überlegene Verstärkungsgenauigkeit und Linearität. Der maximale Ausgangsspannungsbereich beträgt ±9 V.
Das Eingangssignal kann mit einem leicht zugänglichen Potentiometer bis zu 1000-fach verstärkt werden.
Ein Nullpunkt-Einstellpotentiometer ermöglicht die Feinabstimmung zur Optimierung der Genauigkeit und zur Vermeidung von Nullpunktdrift.Das Modul integriert außerdem eine 7660A-Schaltung, die eine negative Ausgangsspannung (-Vin) erzeugt und sich ideal für die Versorgung von Lasten mit symmetrischer Versorgungsspannung eignet.
Das Modul ist miniaturisiert und misst ca. 32 mm x 22 mm (1,3 x 0,9 Zoll).
Es verfügt über vier gleichmäßig verteilte 3-mm-Bohrungen (0,12 Zoll) mit einem Standard-Stiftabstand von 2,54 mm (0,1 Zoll) auf jeder Seite.Material: Harz
Modell: AD620
Versorgungsspannung: DC 3–11 V
Verstärkungsfaktor: Einstellbar von 1,5- bis 1000-fach, mit Nullpunktjustierung
Gleichtaktunterdrückung: 100 dB
Eingangsvorstrom: 1,0 nA (maximal)
Negative Ausgangsspannung: Größer als -Vin
Ihre Bestellung umfasst:
- 1 x Spannungsverstärkermodul
- 2 x Stiftleisten
Eigenschaften
- MarkeFLAMMKRAFT
- Höhe20 mm
- Breite110 mm
- Länge130 mm
- MaterialKunstharz
- Gewicht200 g
- UmwandlungstypAC zu DC
- ManoMano Art.-NrME100741183
- MMID373631609156
- HerstellerreferenzLHL0310[ym]-07275
- EAN8912360348055
