SSS B-WARE Solar Anschlusskasten Photovoltaik AC 16A Überspannungsschutz DV-9481-FOT-264-AC

Photovoltaik-Verteiler AC B16 Elektroverteiler 25A 300mA IP65 T1+T2 Doktorvolt DV-9481-FOT-264-AC

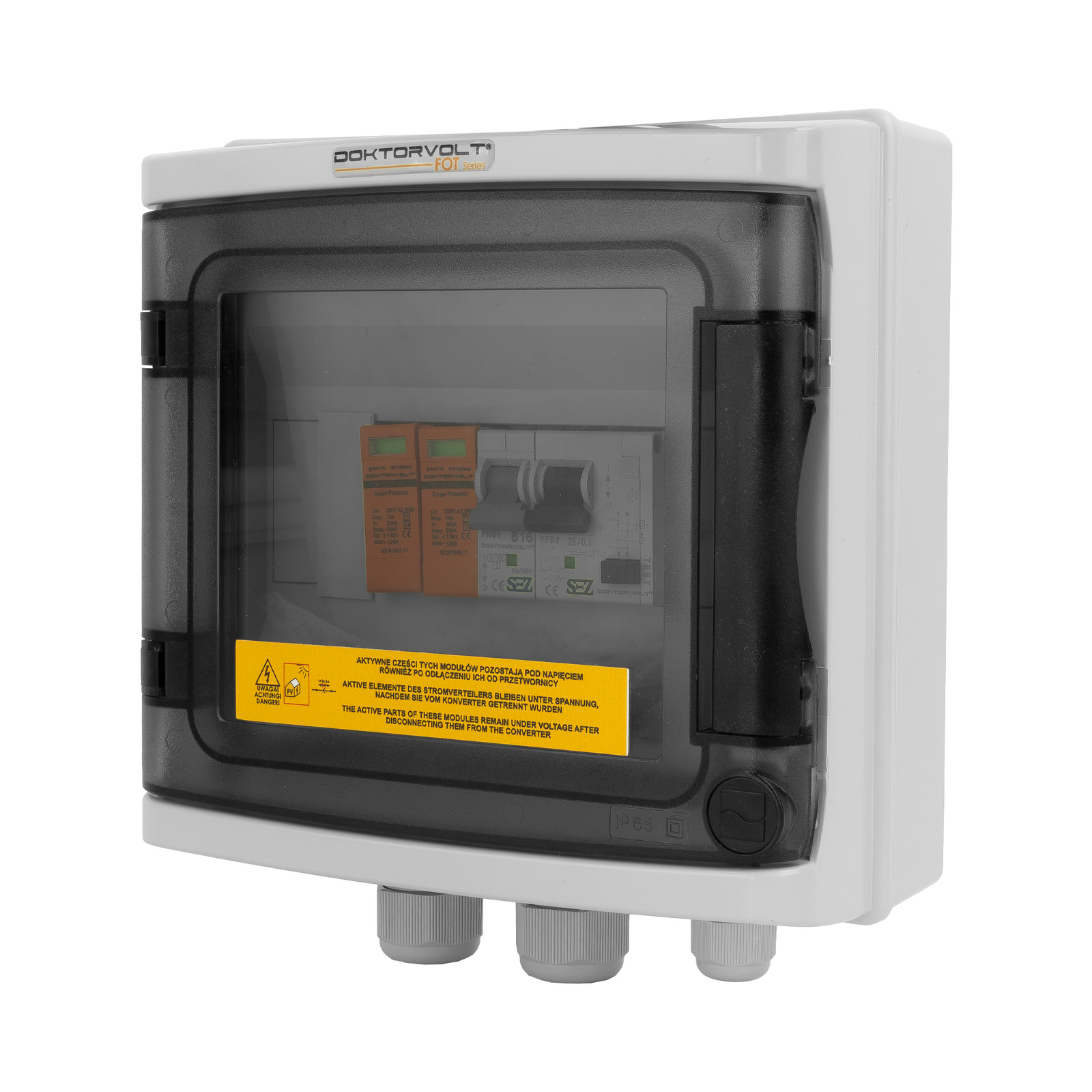

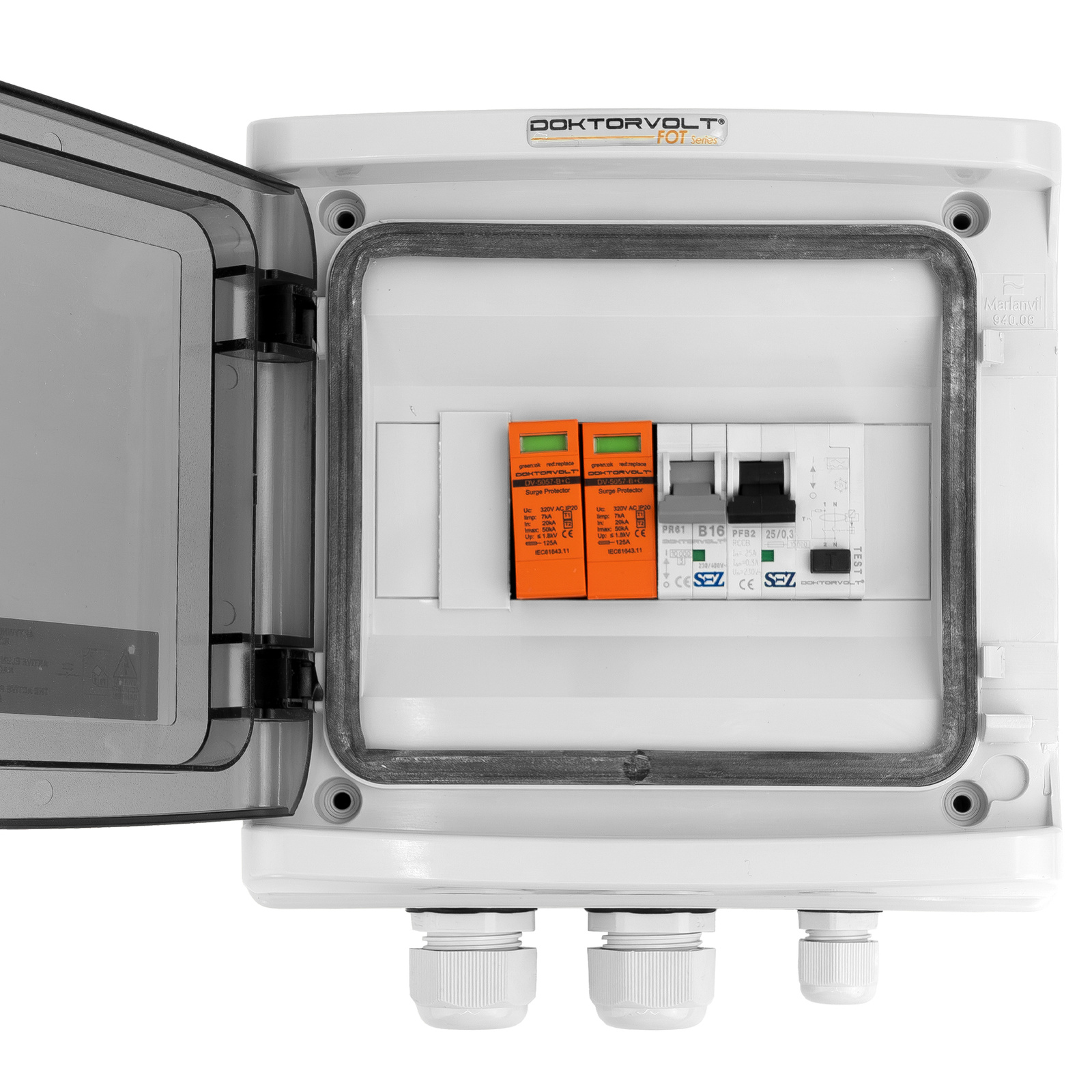

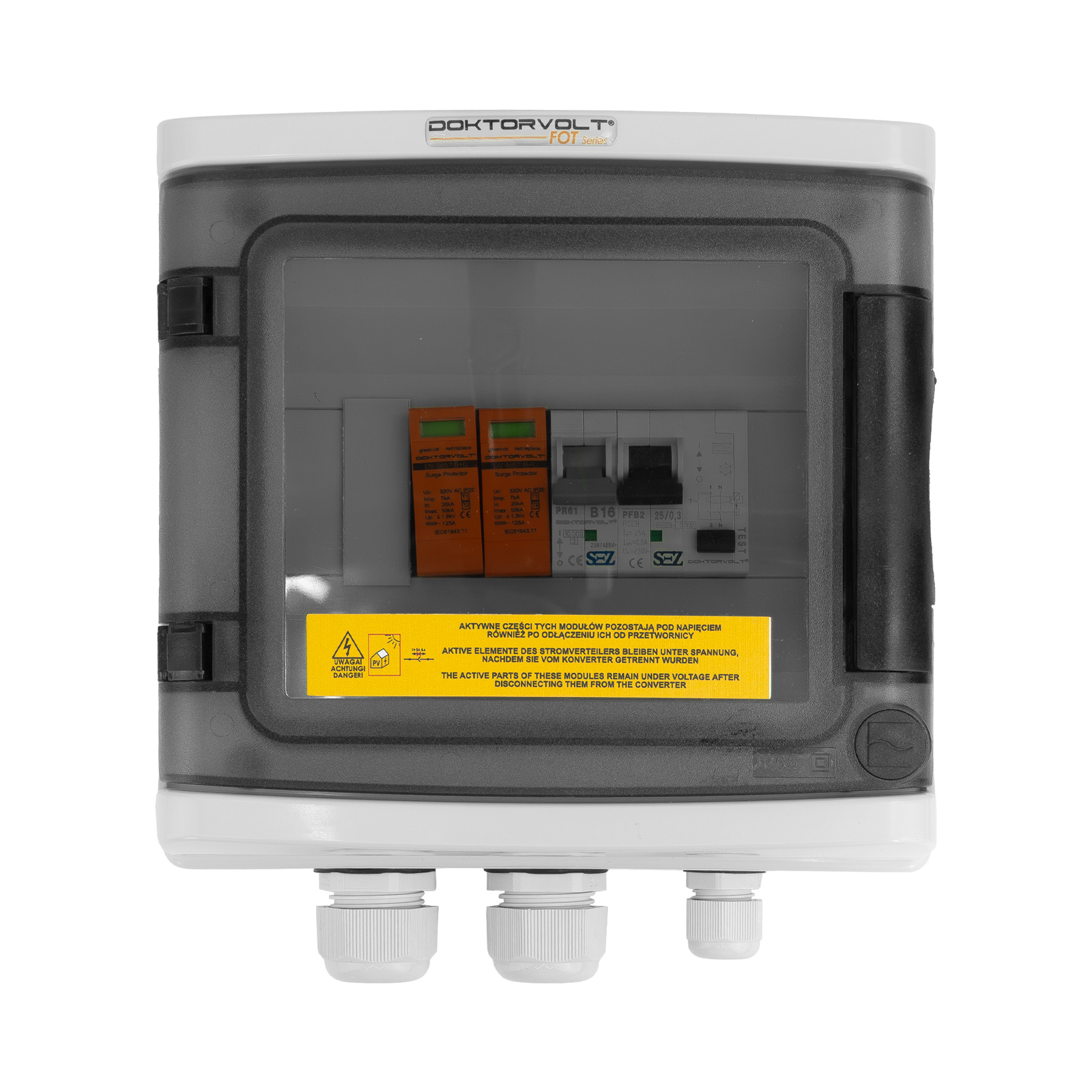

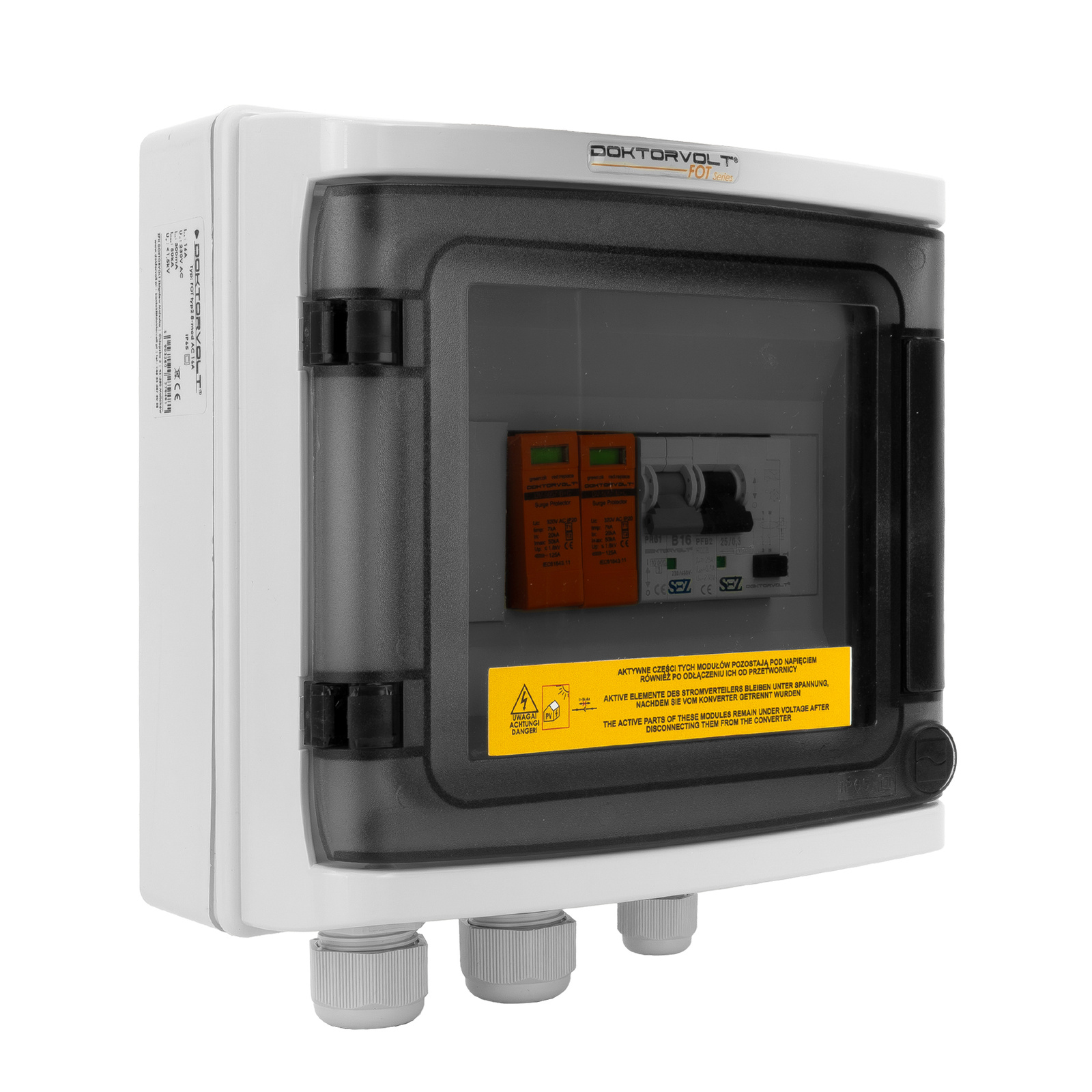

Doktorvolt® Photovoltaik-Verteiler DV-9481-FOT-264-AC zum Schutz der AC-Seite einer PV-Anlage. Ausgestattet mit zwei Überspannungsableitern Typ 1+2, einem Fehlerstrom-Schutzschalter 25 A 300 mA, einem Leitungsschutzschalter B16 A sowie einem IP65-Gehäuse für die Aufputzmontage.

Schutz der AC-Seite

Der Verteiler ist mit zwei Doktorvolt Überspannungsableitern DV-5057 der Klasse Typ 1+2 ausgestattet. Die Geräte arbeiten mit einer maximalen Dauerspannung Uc von 320 V AC, während der maximale Ableitstoßstrom Imax 50 kA beträgt. Der Schutzpegel von unter 1,8 kV unterstützt den Schutz der Photovoltaikanlage vor den Auswirkungen von Überspannungen.

SEZ-Schutzgeräte

Der SEZ Fehlerstrom-Schutzschalter 25 A 300 mA 2P Typ A bietet Schutz bei indirektem Berühren. Der Stromkreis wird zusätzlich durch einen Leitungsschutzschalter B16 A 1P mit einem Schaltvermögen von 10 kA geschützt. Die Schutzgeräte sind in einem staub- und strahlwassergeschützten IP65-Aufputzgehäuse montiert.

Technische Daten

Allgemeine Informationen

Modell: DV-9481-FOT-264-AC

EAN: 5903260279481

Hersteller: Doktorvolt

Produktart: Photovoltaik-Verteiler AC

Montageart: Aufputzmontage

Anzahl der Module: 8

Anzahl der Reihen: 1

Schutzart: IP65

Schutzgeräte

Hersteller der Schutzgeräte: SEZ

Fehlerstrom-Schutzschalter: 25 A 300 mA 2P Typ A RCCB

Schutz bei indirektem Berühren: Fehlerstrom-Schutzschalter Typ A

Leitungsschutzschalter: B16 A 1P

Auslösecharakteristik: B

Schaltvermögen: 10 kA

Anzahl der Leitungsschutzschalter: 1

AC-Überspannungsschutz

Überspannungsableiter: 2× Doktorvolt DV-5057

Schutzklasse: T1+T2

Maximale Betriebsspannung Uc: 320 V AC

Nennableitstoßstrom In: 20 kA

Maximaler Ableitstoßstrom Imax: 50 kA

Schutzpegel Up: unter 1,8 kV

Geschützte Seite der Installation: AC

Gehäuse und Verdrahtung

Nennspannung des Gehäuses: 1000 V

Gehäuseabmessungen: 215 × 210 × 100 mm

Abmessungen mit Kabelverschraubungen: 215 × 245 × 100 mm

Gehäusematerial: Technopolymer

Türmaterial: Polycarbonat

Gehäusefarbe: Grau RAL 7035

Schraubenmaterial: Edelstahl

Dichtungsmaterial: EPDM-Gummi

Kabelverschraubungen:
2× PG-21
1× PG-11

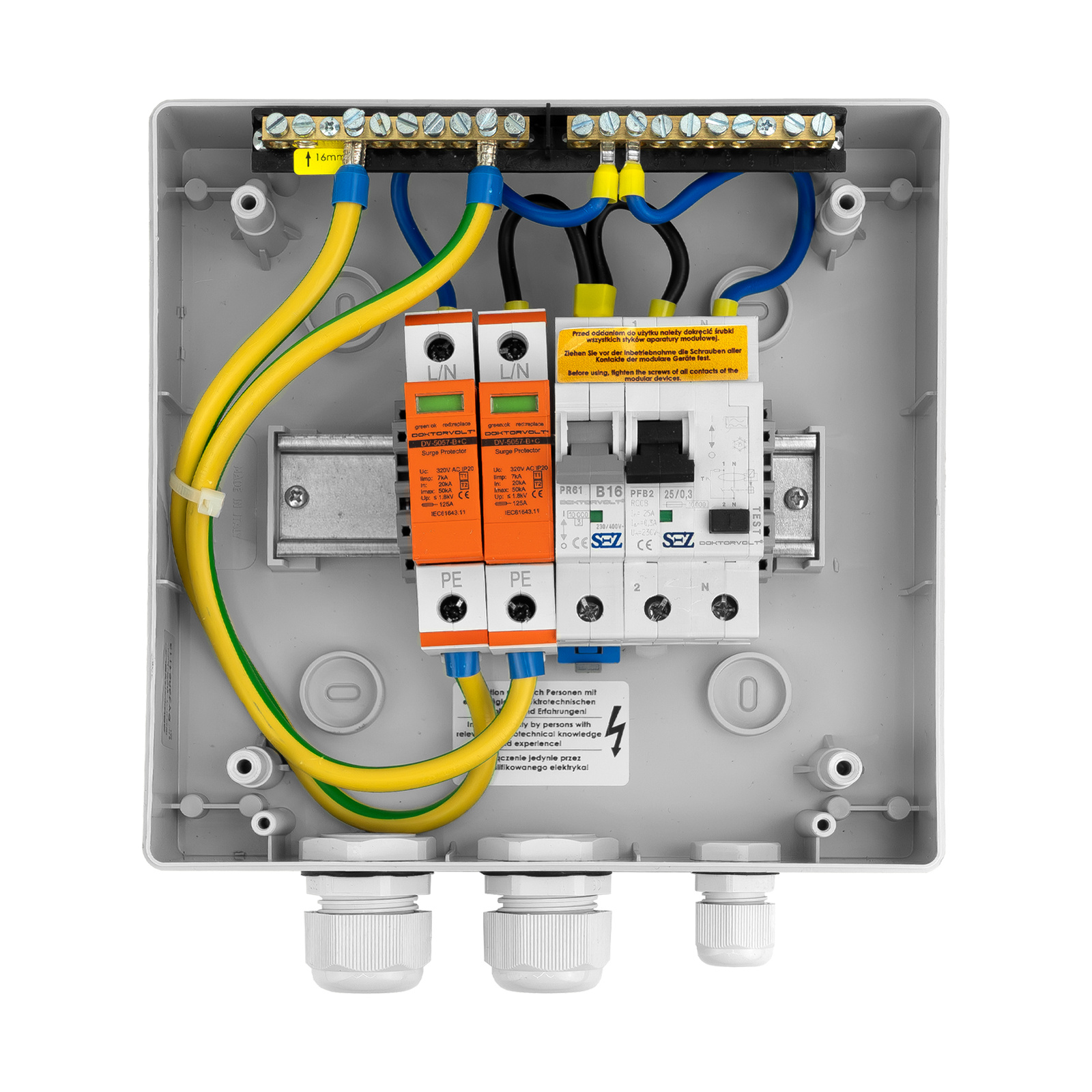

Phasenleiter: H07V-K 4 mm², schwarz, Bitner

Schutzleiter: H07V-K 16 mm², gelb-grün, Bitner

Neutralleiter: H07V-K 6 mm², blau, Lapp Kabel

Zertifikat = Qualitätsgarantie:

Produkte der Marke DOKTORVOLT werden regelmäßig geprüft, um eine gleichbleibend hohe Produktqualität zu gewährleisten. Nach erfolgreicher Prüfung erhält jedes Produkt ein individuelles Zertifikat, das die durchgeführte Qualitätskontrolle bestätigt. Das Unternehmen setzt im Produktionsprozess ein von TÜV SÜD zertifiziertes Managementsystem ein, das für einen hohen Qualitätsstandard steht.

IP-Schutzart = mehr Sicherheit:

Die IP-Schutzart ist ein internationaler Standard, der angibt, in welchem Umfang ein Produkt gegen mögliche Risikofaktoren geschützt ist. Sie besteht aus zwei Ziffern, die Auskunft über den Schutz gegen feste Fremdkörper und Wasser geben. Die Angabe der IP-Schutzart ermöglicht eine bewusste Verwendung des Produkts unter sicheren Bedingungen. Die Schutzart IP44 bedeutet, dass das Gerät:
- gegen das Eindringen von Fremdkörpern mit einer Größe von mehr als 1 mm geschützt ist
- gegen allseitiges Spritzwasser geschützt ist

Vertrauenswürdiger Hersteller:

Das Unternehmen Doktorvolt® wurde 2013 gegründet. Das dynamisch wachsende Unternehmen hat sich auf dem polnischen und internationalen Markt etabliert. Der Firmensitz befindet sich in Malichów in der Woiwodschaft Opole, wo sich eine moderne Produktions- und Lagerhalle befindet. Das Unternehmen ist auf die Herstellung von Baustromverteilern spezialisiert und zeichnet sich durch Qualität und solide Verarbeitung aus. Jeder Verteiler wird aus hochwertigen Komponenten gefertigt. Die Produkte erfüllen die in der Europäischen Union geltenden Sicherheitsnormen und -standards.
