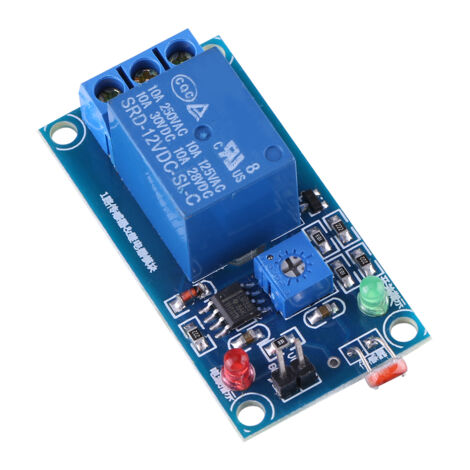

Stabiles 12V LDR-Fotowiderstands-Relaismodul mit Lichtsensorsteuerung und Schalter

Merkmale: Dieser Schalter nutzt einen Fotowiderstand zur Lichtintensitätsmessung und ein hochwertiges Relais zur direkten Laststeuerung. Über das Potentiometer lassen sich die Empfindlichkeit und die Auslöseschwelle des Relais einstellen. Unterhalb der Schwelle wird das Relais aktiviert, oberhalb deaktiviert. Die separate 12-V-Stromversorgung mit einem geregelten 78L05-Transistor sorgt für erhöhte Stabilität und Zuverlässigkeit. Das optisch isolierte Steuerrelais schützt den Chip und gewährleistet optimale Leistung. Es findet breite Anwendung in der Licht- und Helligkeitsmessung, Lichtsteuerung und Automatisierung. Spezifikationen: Spannung: 12 V DC; Strom: >100 mA; Belastbarkeit: 250 V AC, 10 A oder 30 V, 10 A DC. Leiterplattenabmessungen: 5 x 2,6 cm. Anleitung: 1. Das Fotowiderstandsmodul reagiert auf Umgebungslicht und dient zur Helligkeitsmessung. 2. Das Relaismodul wird aktiviert, sobald die Umgebungshelligkeit unter die eingestellte Schwelle fällt. Die COM- und NO-Anschlüsse werden dann verbunden. Das Relaismodul wird deaktiviert, sobald die Umgebungshelligkeit den eingestellten Schwellenwert überschreitet; der COM-Anschluss wird dann mit dem NC-Anschluss verbunden. 3. Die COM-, NO- und NC-Anschlüsse fungieren als Drei-Positionen-Schalter. Wenn die Relaisspule erregt ist, ist der COM-Anschluss mit dem NO-Anschluss verbunden. Im stromlosen Zustand ist der COM-Anschluss mit dem NC-Anschluss verbunden. Lieferumfang: 1 x Fotowiderstandsschalter
1. Dieser Schalter verwendet einen Fotowiderstand zur Messung der Lichtintensität und ein hochwertiges Relais zur direkten Steuerung der Last. 2. Mit dem Potentiometer lässt sich die Empfindlichkeit einstellen und der Aktivierungsschwellenwert des Relais festlegen; unterhalb des Schwellenwerts wird das Relais aktiviert, oberhalb deaktiviert. 3. Das Relais verfügt über eine separate 12-V-Stromversorgung mit einem geregelten 78L05-Transistor für erhöhte Stabilität und Zuverlässigkeit. 4. Das optisch gekoppelte Isolationsrelais schützt den Chip und gewährleistet optimale Leistung. 5. Weit verbreitet für Lichtdetektion, Helligkeitsmessung, Lichtsteuerung und automatisierte Geräte.
