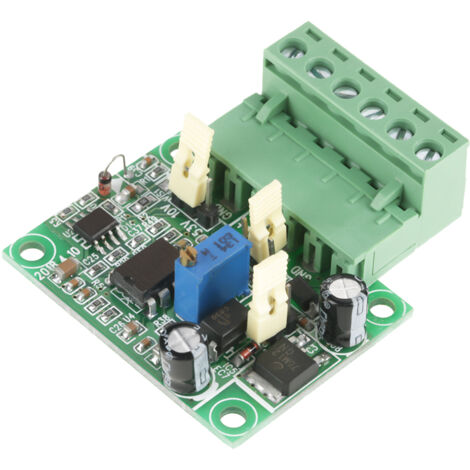

Frequenz-Spannungs-Wandlermodul 0–10 kHz auf 0–10 V mit Isolation

Willkommen in unserem Shop! Dieses Frequenz-Spannungs-Modul (F/V) wandelt ein Frequenzimpulssignal von 0–10 kHz in ein analoges Spannungssignal von 0–10 V um. Es eignet sich ideal als Schnittstelle zwischen einer speicherprogrammierbaren Steuerung (SPS) und Frequenzsignalen oder für Steuerungsanwendungen mit Bewegungssteuerungen und Frequenzumrichtern. Das Modul akzeptiert Eingangsimpulspegel von 3,3 V, 5 V oder 24 V. Die Auswahl erfolgt einfach über Jumper auf der Platine, ohne dass zusätzliche Widerstände benötigt werden. Die Stromversorgung (12–30 V DC) ist verpolungssicher. Die Ausgangsspannung (0–10 V oder 0–5 V DC) ist feinjustierbar. Ein Potentiometer ermöglicht die präzise Kalibrierung des linearen Zusammenhangs zwischen Eingangsfrequenz und Ausgangsspannung. Das Modul reagiert schnell in ca. 0,3 bis 0,5 Sekunden. Das robuste Gerät verfügt über eine optische Kopplung am Signaleingang und ist dadurch äußerst störungsresistent. Mit einem Ausgangsstrom von 5 mA und einem Gewicht von nur 18 Gramm ist es kompakt und einfach zu integrieren. Für den Einsatz mit einem Encoder wird empfohlen, dass dieser sich mindestens 0,5 Sekunden lang mit konstanter Geschwindigkeit dreht. Zur Anbindung an eine SPS unterstützt das Modul NPN-Logik und muss geerdet werden. Ihre Bestellung umfasst: 1 x Frequenz-Spannungs-Wandler.
