Produktinformationen
Beschreibung
Willkommen in unserem Shop!

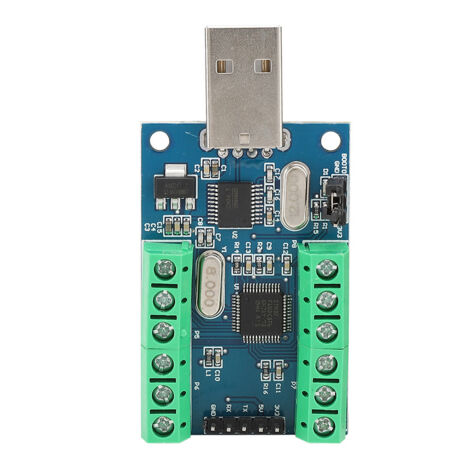

Entdecken Sie unser STM3210 ADC-Modul – eine leistungsstarke und zuverlässige Lösung für Ihre Anforderungen an die analoge Datenerfassung. Dieses Modul nutzt den Mikrocontroller STM32F103C8T6 als Prozessorkern und dessen 10 interne 12-Bit-ADC-Kanäle für präzise Abtastung. Die Datenübertragung wird durch internen DMA optimiert, wodurch die CPU-Last reduziert und hohe Stabilität sowie Konvertierungsgenauigkeit gewährleistet werden.
Für die einfache Interaktion mit einem Computer ist das Modul mit einem CH340-Chip ausgestattet, der eine USB-zu-Seriell-UART-Konvertierung ermöglicht. So können Sie die Abtastergebnisse bequem direkt auf Ihrem PC über ein einfaches USB-Kabel anzeigen und analysieren.
Eine serielle UART-Kommunikationsschnittstelle ist ebenfalls enthalten und ermöglicht flexible Verbindungen und die Kommunikation mit anderen Mikrocontrollern.Dieses sorgfältig gefertigte Modul gewährleistet dank seines hochwertigen Designs optimale Leistung.
Es wird als Neuware und in High-End-Qualität geliefert.**Hauptmerkmale:**
- Hauptsteuerchip: STM32F103C8T6.
- Integrierte USB-Seriell-Konvertierungsschnittstelle: CH340.
- Dedizierte serielle UART-Kommunikationsschnittstelle für die Verbindung mit einem Mikrocontroller.
- Sorgfältig gefertigt für hervorragende Leistung.
- 100 % Neuware und hochwertiges Produkt.
**Technische Daten:**
- Analoge Eingangskanäle: 10 Single-Ended-Eingänge.
- Eingangsspannungsbereich: 0 bis 3,3 V.
- Versorgungsspannung: 5 V oder 3,3 V.
- Auflösung: 12 Bit (4096 Pixel).
- Leiterplattenabmessungen: ca. 5,1 x 3,5 cm (2 x 1,38 Zoll).
**Lieferumfang:**
- 1 x STM3210 ADC-Modul.
**Wichtige Hinweise:**
1. Die Spannungseingänge IN0 bis IN9 können vollständig oder teilweise angeschlossen sein. Liegt an einem Kanal keine Eingangsspannung an, ist sein Ausgabewert zufällig. Nicht verwendete Ports können auch als Standard-I/O-Ports umprogrammiert werden.
2. Die an die Kanäle angelegte Eingangsspannung darf 3,3 V nicht überschreiten, da sonst die Schaltung beschädigt wird.
Eigenschaften
- MarkeALLAUVE
- Länge10 cm
- Breite7 cm
- Höhe2 cm
- MaterialKunststoff
