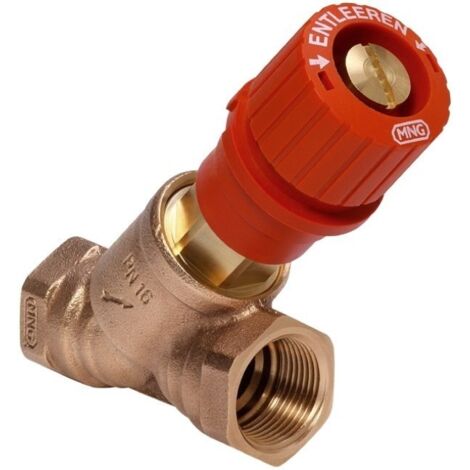

Resideo Strangabsperrventil Kombi-3-Plus Messing, Muffe, DN 25

Resideo Strangabsperrventil Kombi-3-Plus Messing, Muffe, DN 25

Das Resideo Strangabsperrventil Kombi-3-Plus aus entzinkungsbeständigem Messing ist für den Einsatz im Vorlauf von Heizungsanlagen konzipiert. Mit einem Muffenanschluss in der Nennweite DN 25 ermöglicht es eine präzise Steuerung von Wasser und Glykol-Wassergemischen. Das Ventil bietet Funktionen zur generellen Entleerung und Differenzdruckmessung, ohne dass zusätzliche Anbauteile am Gehäuse erforderlich sind.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse des Kombi-3-Plus Ventils besteht aus hochwertigem, entzinkungsbeständigem Messing, was eine hohe Beständigkeit gegenüber Korrosion und eine lange Lebensdauer sicherstellt. Eine wartungsfreie Spindelabdichtung wird durch einen Doppel-O-Ring realisiert, während die Sitzabdichtung aus PTFE gefertigt ist. Diese Konstruktion trägt zur Zuverlässigkeit und Dichtheit des Strangabsperrventils bei.

Welche Anschlussmöglichkeiten bietet das Strangabsperrventil?

Das Ventil verfügt über Muffengewinde nach DIN EN 10226-1. Für die Nennweite DN 25 bis DN 80 ist der Anschluss mit Muffengewinde für Gewinderohr vorgesehen. Kleinere Nennweiten von DN 10 bis DN 20 bieten einen Universalanschluss mit Muffengewinde für Gewinderohr sowie für Cu- und Präzisions-Stahlrohre von 10 bis 22 mm, unter Verwendung von Klemmring und Druckschraube. Die Anschlusslängen betragen jeweils 45.

Welche Funktionen und Bedienmöglichkeiten sind integriert?

Das Resideo Strangabsperrventil ist für die Handbedienung ausgelegt und ermöglicht eine plombier- und blockierbare Voreinstellung für eine präzise Durchflussregelung. Es unterstützt einen statischen hydraulischen Abgleich mittels einer dynamischen Venturidüse. Ein integriertes Entleerungsventil erleichtert die Wartung der Anlage. Zudem sind Messanschlüsse und Impulsleitungsanschlüsse vorhanden, um Differenzdruckmessungen durchzuführen.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Kombi-3-Plus Ventil ist für den Einsatz mit Wasser und Glykol-Wassergemischen nach VDI 2035 in Heizungsanlagen geeignet. Der zulässige pH-Wert des Mediums liegt zwischen 8 und 9,5. Die Mediumtemperatur kann dauerhaft in einem Bereich von -20 bis 130 liegen. Der maximale Arbeitsdruck beträgt 16.

Technische Daten

• Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
• Nennweite: DN 25
• Anschluss: Muffengewinde nach DIN EN 10226-1, Innengewinde zylindrisch (BSPP)
• Kvs-Wert: 6,5
• Nenndruck: PN 16
• Mediumtemperatur: -20 - 130
• pH-Wert: 8 - 9,5
• Max. Arbeitsdruck: 16
• Hydraulischer Abgleich: statisch
• Bedienhöhe: 100
• Winkel der Spindel: 45

Das Resideo Strangabsperrventil Kombi-3-Plus bietet eine robuste und wartungsarme Lösung für den Vorlauf in Heizungsanlagen. Mit einem Kvs-Wert von 6,5 und einer Nenndruckstufe von PN 16 ist es für anspruchsvolle Anwendungen ausgelegt. Die Konstruktion aus entzinkungsbeständigem Messing und die wartungsfreie Abdichtung tragen zur Betriebssicherheit bei, während Funktionen wie Entleerung und Differenzdruckmessung die Wartung und den hydraulischen Abgleich erleichtern. Es ist für Mediumtemperaturen von -20 bis 130 und einen maximalen Arbeitsdruck von 16 geeignet.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Rohrleitungsarmaturen
• Hersteller-Artikelnummer: V5000Y0025
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 25
• Voreinstellung plombier-/blockierbar: ja
• Venturidüse: dynamisch
• Hydraulischer Abgleich: statisch
• Venturi-Düse: nein
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Länge Anschluss 1: 45
• Länge Anschluss 2: 45
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 16
• Mit Impulsleitungsanschluss: ja
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 100
• Kvs-Wert: 6,5
• Mit Standanzeiger: nein
• Mit Messnippel: nein
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 130
• Nenndurchmesser: DN 25
