Stück I2C-ADC-Modul, hochpräziser 16-Bit-Analog-Digital-Wandler

(18,98€/pc)

~~22,99€~~

10 € Rabatt ab 250 €
mit dem Code

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Verkauft von Privera Shop

Produktinformationen

Beschreibung

Willkommen in unserem Shop!

Entdecken Sie unseren hochpräzisen 16-Bit-Analog-Digital-Wandler (ADC), die ideale Lösung für Mikrocontroller ohne integrierten Wandler oder für alle Anwendungen, die eine hochpräzise Wandlung erfordern. Dieses leistungsstarke Modul bietet eine außergewöhnliche 16-Bit-Auflösung mit einer Abtastrate von bis zu 860 Abtastungen pro Sekunde über den I²C-Bus.

Er bietet hohe Konfigurationsflexibilität: Sie können ihn mit 4 Eingangskanälen im Single-Ended-Modus (Einzelspannung) oder mit 2 Kanälen im Differenzialmodus verwenden. Ein großer Vorteil ist sein integrierter programmierbarer Verstärker mit einer Verstärkung von bis zu Faktor 16. Dadurch können Sie schwache Signale, ob Single-Ended oder Differenzial, verstärken und den Messbereich des Wandlers voll ausnutzen.

Wir schätzen diesen ADC besonders für seine Vielseitigkeit und einfache Bedienung.

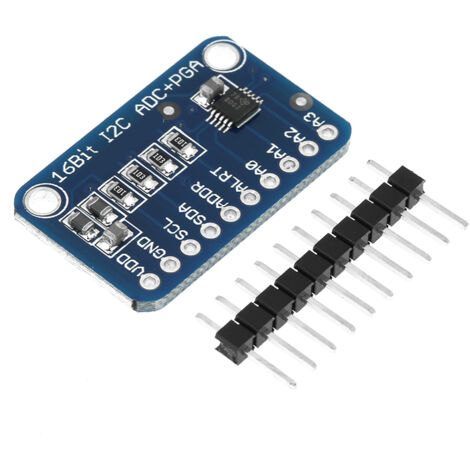

Er arbeitet mit einem breiten Versorgungsspannungsbereich von 2 V bis 5 V und kann eine Vielzahl von Signalen messen. Es handelt sich um einen hochwertigen, universell einsetzbaren 16-Bit-Wandler. Der kompakte integrierte Schaltkreis ist auf einer praktischen Breakout-Platine montiert. Er verfügt über Ferritkerne, die eine stabile, rauschfreie analoge Spannungsversorgung (AVDD) und analoge Masse (AGND) gewährleisten. Die Kommunikation erfolgt ausschließlich über I²C. Die I²C-Adresse des Geräts ist in vier Optionen wählbar, sodass bis zu vier Module an einen einzigen 2-Draht-I²C-Bus angeschlossen werden können, was insgesamt 16 Single-Ended-Eingänge ergibt. Zu den bemerkenswerten Merkmalen gehören ein programmierbarer Komparator, eine driftarme interne Spannungsreferenz, ein interner Oszillator und der bereits erwähnte PGA (programmierbarer Verstärker). Dieses Modul verwendet eine 7-Bit-I²C-Adresse, die über Jumper im Bereich von 0x48 bis 0x4B wählbar ist.

Technische Daten:

Breiter Versorgungsspannungsbereich: 2,0 V bis 5,5 V

Geringer Stromverbrauch: 150 µA im Dauerbetrieb; „Single-Shot“-Modus mit automatischer Abschaltung

Programmierbare Konversionsrate: 8 bis 860 Abtastungen pro Sekunde (sps)

Schnittstelle: I²C mit per Jumper wählbaren Adressen

Abmessungen der Platine: 2,8 x 1,8 cm / 1,1 x 0,7 Zoll

Gewicht: ca. 5 Gramm

Lieferumfang:

1 x 16-Bit-ADC-Modul

1 x Lötstift

Eigenschaften

Marke
MIXHOME
Ausgangswellenform
Quasi-Sinuswelle
Höhe
10 mm
Material
Kunststoff
Gewicht
100 g
Umwandlungstyp
AC zu DC
ManoMano Art.-Nr
ME210893777
MMID
581106858544
Herstellerreferenz
YC0408-YM5340
EAN
1210990951124
