Stück LM358 Schwachsignalverstärker 3,5-24 V, DC-Impulskollektor 15-20 mA zur Spannungsverstärkung
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!

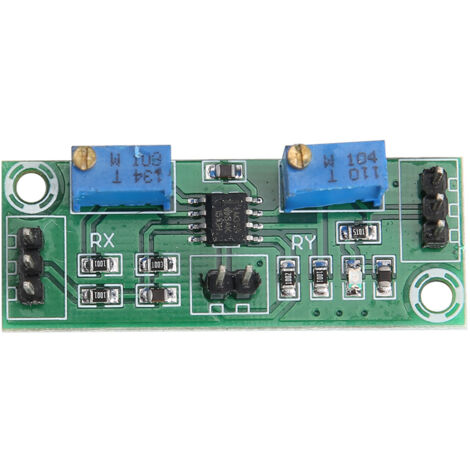

Dieses Spannungsverstärkermodul ist ein präzises und vielseitiges Werkzeug zur Verarbeitung schwacher Signale. Kernstück ist ein zweistufiger Operationsverstärker LM358, der Gleichstromsignale mit sehr geringer Amplitude, wie Gleichspannungen oder Gleichstromimpulse, effizient verstärkt – von Signalen im Millivoltbereich oder sogar darunter.
Das Modul bietet eine feine und unabhängige Verstärkungseinstellung über seine zwei Potentiometer, die jeweils die Verstärkung einer Stufe steuern. Wichtig: Um den Verstärkungsfaktor zu erhöhen, müssen die Potentiometer gegen den Uhrzeigersinn gedreht werden. Die Gesamtverstärkung ergibt sich aus dem Produkt der beiden Stufen und ermöglicht so eine sehr hohe Verstärkung.
Wenn beispielsweise die erste Stufe auf eine Verstärkung von 20 und die zweite auf 100 eingestellt ist, erreicht die Gesamtverstärkung 2000.Bei Betrieb mit einer Gleichspannung zwischen 3,5 V und 24 V liefert das Gerät eine Ausgangsspannung, die dem Produkt aus Eingangsspannung und Gesamtverstärkung entspricht. Der maximale Ausgangsstrom beträgt ca. 15 bis 20 mA (nichtlinear). Die kompakte Bauform misst ca. 45,3 mm in der Länge und 16,2 mm in der Breite.
Ihre Bestellung umfasst zwei identische Spannungsverstärkermodule, die sofort für Ihre Mess- oder Signalaufbereitungsprojekte einsatzbereit sind.
Eigenschaften
- MarkeFLAMMKRAFT
- Länge80 mm
- Breite50 mm
- Höhe20 mm
- Gewicht150 g
