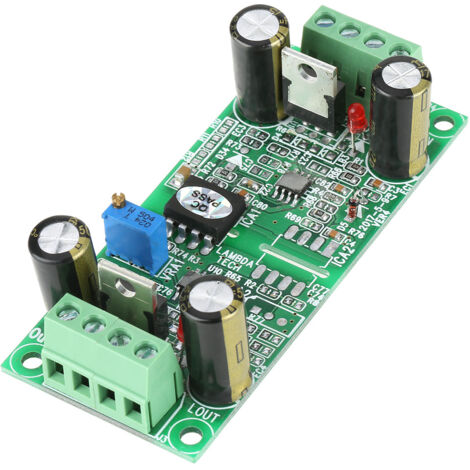

Stück Signalisolationsmodul 0-10V S-10V10V für programmierbare Automaten (SPS)
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!
Dieses Modul zur analogen Signalisolierung ist eine unverzichtbare Komponente für die Integrität und Zuverlässigkeit Ihrer Steuerungssysteme. Es benötigt zwei vollständig unabhängige Gleichstromnetzteile mit einer Spannung zwischen 12 V und 32 V.
Seine Hauptfunktion besteht darin, ein analoges Eingangsspannungssignal von 0 bis 10 V zu empfangen, es elektrisch zu isolieren und anschließend ein originalgetreues analoges Ausgangsspannungssignal von 0 bis 10 V auszugeben. Es wurde speziell entwickelt, um Spannungs- oder Stromsignale vor der Übertragung an eine speicherprogrammierbare Steuerung (SPS) oder einen Mikrocontroller (MCU) aus Hochspannungs- oder stark störanfälligen Umgebungen zu isolieren. Diese Isolation gewährleistet außergewöhnliche Stabilität und Immunität gegen Störungen.
Für optimale Leistung empfehlen wir die Installation in einem geerdeten Metallgehäuse.
Das Modul ist mit einem Potentiometer ausgestattet, mit dem sich das Verhältnis zwischen Eingangs- und Ausgangsspannung präzise einstellen lässt und somit eine Feinkalibrierung ermöglicht wird. Es ist in der Regel werkseitig vorkalibriert.**Technische Daten:**
* **Modell:** S-10V10V (Einkanal-Eingang)
* **Stromversorgung:** 12–32 V DC (zwei unabhängige Netzteile erforderlich)
* **Eingangssignal:** 0–10 V analoge Spannung
* **Ausgangssignal:** 0–10 V analoge Spannung
* **Umwandlungsgenauigkeit:** ±3 %
* **Umwandlungsgeschwindigkeit:** ≥200 ms
* **Abmessungen:** 8,5 cm (Länge) x 3,5 cm (Breite) x 2,8 cm (Höhe)
* **Gewicht:** ca. 39 Gramm
**Anschlussklemmen:**
**Eingangsseite (Stromversorgung & Eingangssignal):** * **HVIN:** Positive Stromversorgung (12–32 V) * **HGND:** Negative Stromversorgung / 0 V * **AI1:** Analoger Eingangskanal 1 (0–10 V) * **AI2:** Analoger Eingangskanal 2 (0–10 V) **Ausgangsseite (Stromversorgung & Ausgangssignal):** * **VIN:** Positive Stromversorgung (12–32 V) * **GND:** Negative Stromversorgung / 0 V * **A1O:** Analoger Ausgangskanal 1 (0–10 V) * **A2O:** Analoger Ausgangskanal 2 (0–10 V) **Lieferumfang:** Sie erhalten 1 analoges Signal Isolationsmodul.Eigenschaften
- MarkeMIXHOME
- Länge10 cm
- Breite6 cm
- Höhe4 cm
- MaterialKunststoff
