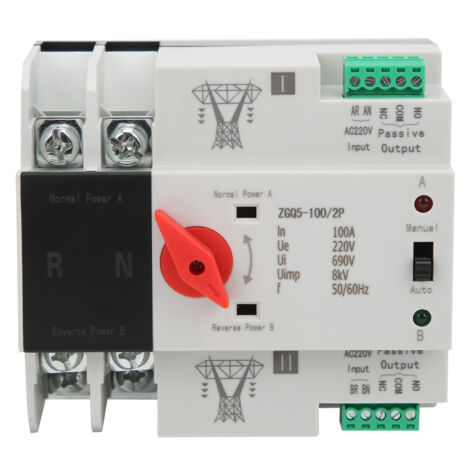

SUNXURY Dual Power Automatischer Transferschalter 2-Wege-Unterbrechungsfreier Controller ZGQ5-100/2P 220V

1. Silberkontakte werden für Bewegung und statische Aufladung verwendet, was die Leitfähigkeit und Lebensdauer des Produkts erheblich verbessert.
2. Eingebauter, normalerweise offener Standby-Signalausgangsport, der mit der Signalanzeige verbunden werden kann.
3. Verwendung von flammhemmendem Kunststoffmaterial, gute Isolierung, hohe Temperaturbeständigkeit, sicher und zuverlässig.
4. Wenn die normale Stromversorgung anormal ist, wird die Notstromversorgung sofort aktiviert, um die Kontinuität der Stromversorgung sicherzustellen.
5. Klein, leicht zu tragen und zu lagern, bequem zu verwenden und mit guter Leistung.

Spezifikation:

Artikeltyp: Automatischer Transferschalter mit zwei Stromversorgungen.
Modell: ZGQ5-100/2P
Material: Kunststoff
Zweck: Bei Stromausfall auf Notstromversorgung umschalten und bei Stromzufuhr auf Hauptstromversorgung umschalten.
Arbeitsfrequenz: 50–60 Hz
Nennstrom: 100 A
Nennspannung: AC 110–230 V
Arbeitsspannung: AC 220 V
Arbeitsmodus: Automatisch und manuell
ATS: CB-Pegel
Umwandlungszeit: ≤ 0,05 (S)
Anzahl der Pole: 2P
Verwendung:
1. Platzieren Sie den automatischen Transferschalter mit zwei Stromversorgungen auf der Debugging-Plattform und schließen Sie die entsprechende Stromleitung in der richtigen Phasenfolge an. Phasenleitung und Neutralleiter sind korrekt angeschlossen und können nicht falsch angeschlossen werden.
2. Beim Debuggen des dreipoligen Schalters müssen der gemeinsame Leiter und der freie Neutralleiter jeweils mit dem Neutralleiteranschluss (NN und RN) verbunden werden.
3. Stellen Sie den automatischen Transferschalter mit Doppelstromversorgung so ein, dass er im automatischen Rotations- und automatischen Reset-Modus arbeitet. Wenn die Spannung beider Stromversorgungen normal ist, sollte der Schalter in die gemeinsame Stromposition gebracht und die gemeinsame Stromversorgung geschlossen werden.
4. Stellen Sie die gemeinsame Stromversorgung auf NA, NB, NC, NN ein. Bei einem Phasenausfall sollte die Doppelstromversorgung automatisch auf Notstromversorgung umgestellt werden. Wenn die gemeinsame Stromversorgung wieder normal ist, sollte sie wieder auf gemeinsame Stromversorgung umgestellt werden.
5. Stellen Sie die Spannung einer beliebigen Phase der gemeinsamen Stromversorgung auf den vorgegebenen Unterspannungswert ein, und die Doppelstromversorgung sollte automatisch auf Standby-Stromversorgung umschalten. Wenn die normale Stromversorgung wieder normal ist, sollte der Schalter zur normalen Stromversorgung zurückkehren.

Paketliste:

1 x Dual Power Automatic Transfer Switch

1 x Benutzerhandbuch
