SV4401A Vektor-Netzwerkanalysator 50 kHz–4400 MHz 7-Zoll-Touchscreen 100 dB dynamischer NanoVNA-Vektor-Netzwerkanalysator

Produktleistung:

1. Messfrequenzbereich: 50 KHz-4400 MHz;
2. HF-Ausgangsleistung: einstellbar von -12 dBm bis -42 dBm (1 dB-Schritt) (Fehler in jedem Frequenzband: plus oder minus 1 dB);
3. Frequenzgenauigkeit: ± 1 ppm, ± 5 kHz > 140 MHz
4. S21-Dynamikbereich: 90 dB (unter 2 GHz), 75 dB (4,4 GHz) (25-facher Durchschnitt). und 100 Hz IF sind aktiviert), wenn 100 Hz und der 25-fache Durchschnitt aktiviert sind, kann ein Dynamikbereich von 100 dB unter 1,3 GHz erreicht werden.
5.S11 Dynamikbereich: besser als 50 dB
6.2 Port-Rückflussdämpfung : 30 dB typisch (1,5 GHz), 20 dB min (4,4 GHz)
7. USB-Schnittstelle: USB-Typ-C-Kommunikationsmodus: CDC (seriell)
8. Anzahl der Kalibrierungspunkte: 101-1001 Punkte< br /> 9. Anzahl der Scanpunkte: 101-1001 Punkte
10. Anzeigespur: 7 Spuren
11. Markierung: 8 Markierungspunkte (Markierungsleiste kann an eine beliebige Stelle auf dem Bildschirm verschoben werden)
12. Einstellungen speichern: 12 (Schnellmenü) (nach dem Speichern kann es beim nächsten Start direkt aufgerufen werden, keine Neukalibrierung erforderlich, und die vor dem letzten Herunterfahren gespeicherten Einstellungen werden beim nächsten Start automatisch abgerufen, und Die automatische Speicherfunktion für Start- und Endfrequenzen wurde hinzugefügt. , was für den nächsten Anruf praktisch ist) Integrierte Dateispeicherung, grundsätzlich können unbegrenzte Speichereinheiten gespeichert werden, abhängig von der Kapazität der TF-Karte.
13. Scangeschwindigkeit: ca. 400 Punkte/Sekunde
14. Es kann S-Parameter, Spannungs-Stehwellenverhältnis, SWR, Smith-Diagramm, Phasendiagramm, Gruppenverzögerung, TDR-Funktion messen ... ;< br /> 15. Mit einem kapazitiven 7-Zoll-IPS-Touchscreen mit hoher Helligkeit , der Betrachtungswinkel von IPS TFT (1024x600) liegt nahe bei 180° und es wird Ihren Augen bei längerem Gebrauch nicht schaden. langer Zeitraum; Zahlung)
16. Das Metallgehäuse dient zur wirksamen Abschirmung elektromagnetischer Störungen, wodurch der S21 einen Dynamikbereich von über 100 dB innerhalb von 2 GHz aufweist.
17. Kompaktes Design, Gehäusegröße 195 mm * 150 mm * 35 mm, klein und tragbar ; Außenverpackungsgröße: 25 x 20 x 7 cm
18. Die Hochfrequenzschnittstelle ist L16-F (N-Buchse), die zum Anschließen verschiedener Prüflinge geeignet ist;
19. Die Standardkonfiguration verwendet zwei 18650-Batterien mit einer Gesamtkapazität von 6600 mAh und die Akkulaufzeit beträgt bis zu 4 Stunden; (Sie können es ändern, um zwei 21700-Batteriehalter zu installieren, die Kapazität kann bis zu 10000 mAh betragen und die Batterielebensdauer kann bis zu etwa 6 Stunden betragen.
20. Vollständiges Touchscreen-Design, unterstützt 4 Tasten auf der Vorderseite Gleichzeitig flexible und bequeme Bedienung;
21. Unterstützt chinesisches und englisches Menü;
22. Unterstützt die Anpassung der Bildschirmhelligkeit;
23. Aktualisieren Sie die Firmware über eine virtuelle U-Disk, es ist kein Programmierer erforderlich Zum Aktualisieren der Firmware kann nur ein USB-Kabel verwendet werden.
22. Erweitern Sie die USB-Stromausgangsschnittstelle, Ausgang 5V/1A (kann als Powerbank verwendet werden);
24. Verwenden Sie einen 2A-Hochstrom-Lade-IC, die Ladezeit ist kürzer;
25. Unterstützt einen Host-Computer, Sie können den Computer als Display-Bedienschnittstelle verwenden;
26. Nettogewicht: 1160 Gramm,
27. Gesamtgewicht der Außenverpackung : 1590 Gramm.
28. Screenshots unterstützen und Screenshots auf den Computer hochladen.

Bedienungsvideo: https://www.ixigua.com/7067397812358808076

Firmware Update-Methode:

Verbinden Sie den Computer mit einem Datenkabel, halten Sie die Strg-Taste gedrückt und schalten Sie ihn ein, klicken Sie auf Yawangs Udisk, Sie sehen ein USB-Flash-Laufwerk zum Computer, kopieren Sie die Upgrade-Datei auf den USB-Flash-Laufwerk, Originaldatei überschreiben, schließen, die Strg-Taste gedrückt halten, um das Dialogfeld zu aktivieren. Ein Dialogfeld wird angezeigt. Klicken Sie auf „Aktualisieren“, warten Sie auf den Abschluss, fahren Sie dann herunter und starten Sie es neu.

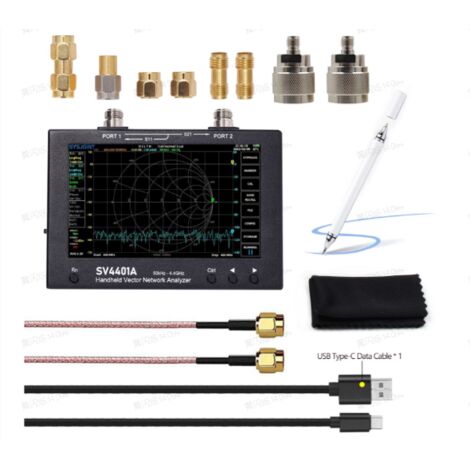

Packliste:

SV4401A x1 Host
N auf SMA x2 Adapter
SMA Open/Short/Load-Kalibrierungskit x1
SMA Dual Female Straight Adapter x2
SMA-Dual-Buchse, gerader Adapter x1
50 cm RG316-Kabel x2
USB-Typ-C-Datenkabel x1
Zwei-in-eins-kapazitiver Stift x1
Hochwertiger Wischer x1
