SVS Nachrichtentechnik SHR-12 K4 4-Kanal Funkempfänger Reichweite max. (im Freifeld): 750 m

Überblick

Made in Germany
Reichweite im Freifeld bis zu 750 m (1000 m mit ext. Antenne)
Geringe Stromaufnahme

Beschreibung

Der Funkempfänger SHR-12 K4 wertet jedes Funksignal der passenden Sender der Funkserie SH-12 aus und kann einen oder mehrere der 4 potentialfreien Wechselkontakte ein- und/oder ausschalten.

Um den Befehl eines Senders umzusetzen muss dieser zuvor einmalig angelernt werden. Das Anlernen eines Senders erfolgt ganz einfach über einen Taster. Je nach Wunsch können dabei bis zu 60 Sender mit allen Tasten oder einzelne Sendertasten eingelernt werden.

Die Zuordnung, welche Funktion die Sendertasten bzw. der Sendebefehl bewirken sollen, erfolgt über ein Auswahlfeld. Mit Hilfe von DIP-Schaltern können alle Einstellungen ganz bequem bei der Montage vor Ort durchgeführt werden. Zum Anschluss stehen sowohl Schließer- als auch Öffnerkontakte zur Verfügung. LED's geben Aufschluss über die Funktion und das Sendeverhalten und zeigen den Status der Spannungsversorgung des Senders und des Funkempfängers an.

Die große Anzahl an Funktionen und Einstellmöglichkeiten des 4-Kanal Multifunktionsempfängers SHR-12 K4 erlaubt den Einsatz in den vielfältigsten Anwendungen. Dazu können verschiedene Relaisfunktion für jeden Ausgang seperat eingestellt werden.

Tastbetrieb: Eingang und Ausgang verhalten sich identisch. Nur solange ON gesendet wird ist der Ausgang aktiv.

Timerbetrieb: Nach einem ON- Befehl bleibt der Ausgang für die eingestellte Zeit aktiv und fällt anschließend automatisch wieder ab. Der einstellbare Zeitbereich des Timers liegt zwischen 0,1s und 60min. OFF-Befehle werden nach wie vor umgesetzt.

Schaltbetrieb: Nach einem ON-Befehl bleibt der Ausgang dauerhaft aktiv bis ein OFF-Befehl den Ausgang wieder inaktiv schaltet.

Togglebetrieb: Ein Befehl schaltet den Ausgang dauerhaft aktiv. Derselbe Befehl schaltet den Ausgang wieder dauerhaft inaktiv, usw.

Die Signal-/Funktionszuordnung ermöglicht auch die Kombination der verschiedenen Relaisfunktionen und gegenseitige Verriegelungen. Unabhängig von der gewählten Funktion können die Relais auch leitungsgebunden, bspw. über externe Taster, Code- oder Schlüsselschalter angesteuert werden.

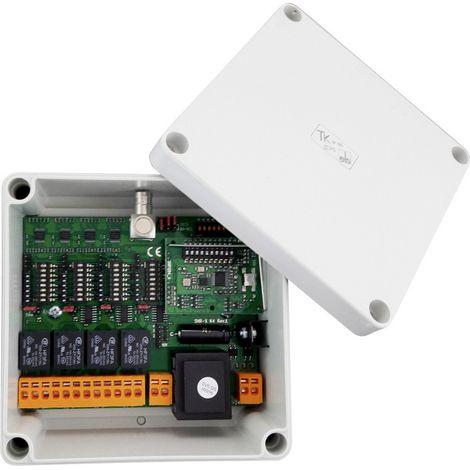

SHR-12 K4 wird mit IP65-Gehäuse und eingebauter Bügelantenne komplett anschlussfertig geliefert. Sollen sehr große Reichweiten überbrückt werden, kann der Multifunktions-Empfänger mit der Multiflexantenne (Nr: 115142) ergänzt bzw. nachgerüstet werden.

Die Funkempfänger der Funkserie SH-12 arbeiten aufgrund Ihrer besonderen Übertragungseigenschaften extrem störungsarm. Mit der störunempfindlichen Funkübertragung bei extrem kurzen Reaktionszeiten können Reichweiten über 1000m erzielt werden.

Für starke schmalbandige Störungen oder die Nutzung mehrerer paralleler Funksysteme kann die Arbeitsfrequenz für den individuellen Bedarf eingestellt werden. Die Funkserie SH-12 kann sowohl unidirektional als auch bidirektional betrieben werden. Bei der bidirektionalen Kommunikation passt der Sender sein Sendeverhalten automatisch an die Qualität der Funkstrecke an

Eigenschaften

2 einstellbare Frequenzen
Sichere und störungsarme Signalübertragung
Funksystem mit Rückmeldung
4 potentialfreie Wechselkontakte: 230V AC 10A / 30V DC 5A
2 Status-LED‘s
4 Zustands-LED‘s für jedes Relais
BNC-Anschluss für ext. Antenne
1 Lerntaste
Hilfsausgänge 4 Transistorausgänge max. 20 mA
Anschlüsse Schraublose Klemmen innenliegend BNC-Anschluss 50 Ohm
Antenne Integrierte Bügelantenne (BNC-Anschluss 50 Ohm)
Stromaufnahme Stand By 20mA (4 Relais aktiv ca.

Lieferumfang

Funkempfänger mit integrierter Bügelantenne + Anleitung

Hinweis

Passende Sender und Module - siehe optionales Zubehör.
Die max. Freifeldreichweite wird nur unter optimalen Bedingungen und mit ext. Antenne erreicht.
Achtung: Produkte der Funkserie SH-7 sind nicht kompatibel zu Produkten der Funkserie SH-12
