SWR-Antennenanalysator 1–60 MHz, Kurzwellen-SWR-Meter-Tester, Amateurfunkanalysator mit 100 Hz bis 100 kHz-Schritten für Amateurfunkprofis
Klimabeitrag: 0,01 € inkl. MwSt.
Ähnliches Produkt geliefert von
'/%3E%3C/svg%3E)
Eosnow Aneng 683 6000 zählt großer Touchscreen Digitales Multimeter Smart Anti-Burn wiederaufladbarer Universalmeter VA Reverse Display NCV-Tester mit Taschenlampe für die Spannungsstromwiderstandskap
37,99 €
13
Verkauft von SINOCO
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Spezifikationen:
Beschreibung:

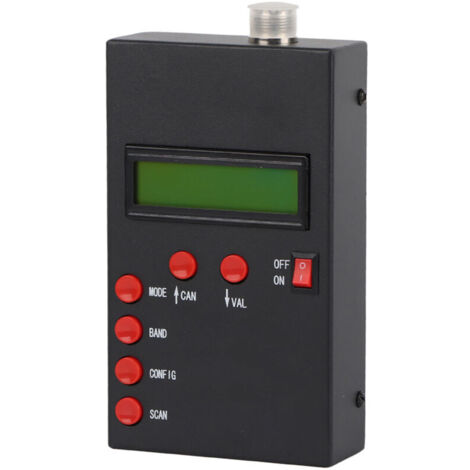

Dies ist ein SWR-Analysator für Funkamateure. Mit den 5 Tasten „Modus“, „Band“, „Konfiguration“, „Scan“, „Aufwärts“ und „Abwärts“ können Sie den Betriebsmodus, das Band und erweiterte Funktionen auswählen. Er wird über ein externes 12–14-V-500-mA-Gleichstromnetzteil mit 2,1-mm-Klinkenbuchse mit Strom versorgt und kann zur Messung elektrischer Antennenparameter, des Stehwellenverhältnisses (SWR), der Impedanz (Widerstand + Reaktanz), der Kapazität, der Induktivität, der Speisepunktimpedanz, der Erdverluste usw. verwendet werden.
Merkmale:
Der nutzbare SWR-Messbereich dieses Analysators liegt zwischen 1,0 und 9,99. Schrittweite: benutzerdefinierbare Inkremente von 100 Hz, 1 kHz, 10 kHz und 100 kHz. Konfigurierbare Schritte von 100 Hz, 1 kHz, 10 kHz und 100 kHz
Nutzbarer SWR-Messbereich: 1,0 bis 9,99
Impedanz: ca. 5 bis 2000 Ohm
HF-Ausgang: Einstellbar 2,0 Voltspp (typ.)
Stromversorgung: Extern gespeist 12 bis 14 V DC, 500 mA
Drucktasten (5): „Modus“, „Band“, „Konfiguration“, „Scan“, „Auf“, „Ab“
Schalter: „Ein“
Anschlüsse: HF
USB: Mini-B-Stecker
Externe Stromversorgung: 2,1-mm-Klinkenbuchse (Mitte Pluspol)
Abmessungen: 150 x 90 x 40 mm
Anwendungen:
1. Messung der elektrischen Antennenparameter: SWR, Impedanz (Widerstand + Reaktanz), Kapazität, Induktivität
2. Messung der Speisepunktimpedanz
3. Messung der Erdverluste
4. Justierung der Antennentuner und Bestimmung der Verluste
5. Messung der Induktivitäten Kondensatoren.
6. Messen Sie die Koaxialleitung (Stehwellenverhältnis, Länge, Verkürzungsfaktor, ungefähre Güte und Verluste, Resonanzfrequenz und Impedanz).
7. Messen und bestimmen Sie die Abstimmungsparameter: Stehwellenverhältnis, ungefähre Güte, Resonanzfrequenz, Bandbreite und Impedanz.
8. Bestimmen Sie die charakteristische Impedanz der Übertragungsleitung.
9.
Beschreibung:
Dies ist ein SWR-Analysator für Funkamateure. Mit den 5 Tasten „Modus“, „Band“, „Konfiguration“, „Scan“, „Aufwärts“ und „Abwärts“ können Sie den Betriebsmodus, das Band und erweiterte Funktionen auswählen. Er wird über ein externes 12–14-V-500-mA-Gleichstromnetzteil mit 2,1-mm-Klinkenbuchse mit Strom versorgt und kann zur Messung elektrischer Antennenparameter, des Stehwellenverhältnisses (SWR), der Impedanz (Widerstand + Reaktanz), der Kapazität, der Induktivität, der Speisepunktimpedanz, der Erdverluste usw. verwendet werden.
Merkmale:
Der nutzbare SWR-Messbereich dieses Analysators liegt zwischen 1,0 und 9,99. Schrittweite: benutzerdefinierbare Inkremente von 100 Hz, 1 kHz, 10 kHz und 100 kHz. Konfigurierbare Schritte von 100 Hz, 1 kHz, 10 kHz und 100 kHz
Nutzbarer SWR-Messbereich: 1,0 bis 9,99
Impedanz: ca. 5 bis 2000 Ohm
HF-Ausgang: Einstellbar 2,0 Voltspp (typ.)
Stromversorgung: Extern gespeist 12 bis 14 V DC, 500 mA
Drucktasten (5): „Modus“, „Band“, „Konfiguration“, „Scan“, „Auf“, „Ab“
Schalter: „Ein“
Anschlüsse: HF
USB: Mini-B-Stecker
Externe Stromversorgung: 2,1-mm-Klinkenbuchse (Mitte Pluspol)
Abmessungen: 150 x 90 x 40 mm
Anwendungen:
1. Messung der elektrischen Antennenparameter: SWR, Impedanz (Widerstand + Reaktanz), Kapazität, Induktivität
2. Messung der Speisepunktimpedanz
3. Messung der Erdverluste
4. Justierung der Antennentuner und Bestimmung der Verluste
5. Messung der Induktivitäten Kondensatoren.
6. Messen Sie die Koaxialleitung (Stehwellenverhältnis, Länge, Verkürzungsfaktor, ungefähre Güte und Verluste, Resonanzfrequenz und Impedanz).
7. Messen und bestimmen Sie die Abstimmungsparameter: Stehwellenverhältnis, ungefähre Güte, Resonanzfrequenz, Bandbreite und Impedanz.
8. Bestimmen Sie die charakteristische Impedanz der Übertragungsleitung.
9.
