Synchroner DC/DC-Abwärtswandler 6–40 V auf 1,2–35 V Einstellbare Konstantspannung/Konstantstromstärke Nicht isoliert Zum Laden von Akkus, für LEDs und Elektronikprojekte

Conduction. Lorsqu'on utilise des MOSFET de puissance comme redresseurs, la tension de grille doit être synchronisée avec la phase de la tension redressée pour que la fonction de redressement soit complète ; on parle alors de redressement synchrone. La technologie de redressement synchrone permet de réduire considérablement les pertes de redressement à la sortie de l'alimentation à découpage, améliorant ainsi le rendement de conversion et réduisant l'échauffement de l'alimentation.



Spécifications :

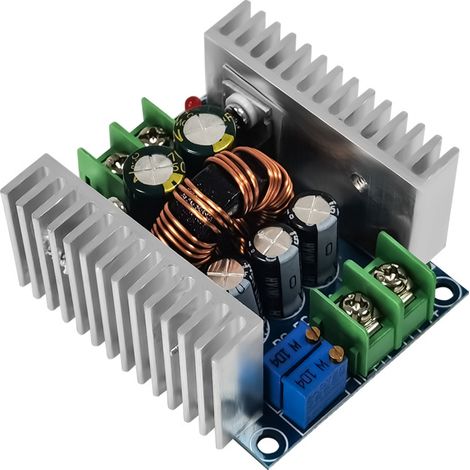

Nom : Module convertisseur abaisseur

Tension d'entrée : 6-40 V CC

Tension de sortie : réglable en continu (1,2-35 V CC), inférieure à 32 V pendant une durée prolongée (pour les applications où la tension d'entrée est supérieure à la tension de sortie ne peut être augmentée)

Courant de sortie : 20 A maximum, 15 A maximum pendant une durée prolongée (si la température du transistor de puissance dépasse 65 °C, ajouter un ventilateur pour dissiper la chaleur ; réduire l'intensité du courant de sortie à haute tension)

Plages de courant limite : 0,2-20 A (réglable) ; si la température du module dépasse 65 °C, ajouter un ventilateur.

Tension minimale Différence : 3 V

Fréquence de fonctionnement : 150 kHz

Rendement de conversion : jusqu’à environ 96 % en fonction de la pression différentielle et des conditions environnementales

Ondulation de sortie : environ 50 mV (hors bruit) sur une bande passante de 20 MHz (à titre indicatif uniquement), tension d’entrée mesurée : 24 V

(Température de fonctionnement : -10 °C à 75 °C) (Veuillez surveiller la température du transistor de puissance en utilisation réelle ; améliorer la dissipation thermique ou réduire l’utilisation si la température est trop élevée)

Sens de réglage du potentiomètre : horaire (augmentation), antihoraire (diminution)

Protections contre les courts-circuits en sortie : protection instantanée contre les courts-circuits prolongés (la valeur de courant constant ne doit pas être maintenue)

Câblage : bornier />
Dimensions de l'emballage : 60 × 53 × 30 mm / 2,36 × 2,09 × 1,18 po

Poids de l'emballage : 85 g / 2,30 oz



Contenu de l'emballage :

1 module abaisseur
