Allgemeine Beschreibung

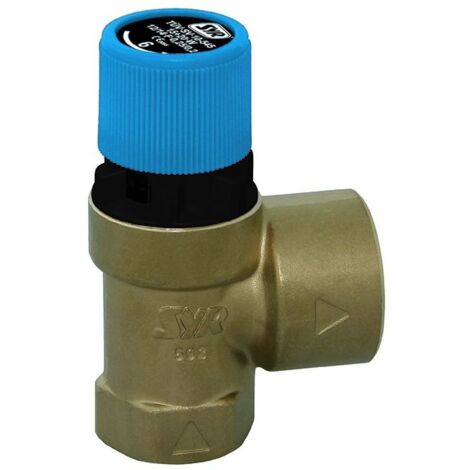

Das SYR Sasserath Membran-Sicherheitsventil 2115 DN 32 ist speziell für die Absicherung von unter Druck stehenden Flüssigkeitssystemen konzipiert. Es schützt gegen Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE) gemäß DIN 1988, Teil 200 und 4753, Teil 1 sowie TRD 721. Das Ventil kann auch zur Absicherung von Anlagen nach AD-Merkblatt A2 verwendet werden.Technische daten
- Betriebstemperatur: max. 110 °C
- Anschlussgröße: DN 32
- Ansprechdruck: 6 bar
- Einbaulage: vorzugsweise Hauptachse senkrecht, Eintrittsstutzen unten
- Bauteilprüf-Nr.: TÜV-SV-20-545-DN-W-N-p
- Medium: Wasser, neutrale, nicht klebende Flüssigkeiten
- Werkstoff des Gehäuses: Messing, entzinkungsbeständig (DZR)
- Gehäuse aus Pressmessing (DN15-DN32) oder Rotguss (DN40 und DN50)
- Max. Mediumtemperatur (Dauerbetrieb): 110 °C
- Min. Mediumtemperatur (Dauerbetrieb): -10 °C
- Bauhöhe: 156 mm
- Dichtung: Gummi/Kunststoff
- Überströmdruck: 6 bar
- Geeignet für den Dauerbetrieb: ja
Kompatibilität und Zubehör
- Für den Anschluss von geschlossenen Trinkwassererwärmern nach DIN 1988
- Geeignet für Anlagen nach AD-Merkblatt A2
Installation
Das Ventil sollte vorzugsweise mit der Hauptachse senkrecht und dem Eintrittsstutzen nach unten installiert werden.
Anwendung
Das Membran-Sicherheitsventil 2115 wird zur Absicherung von Flüssigkeitssystemen eingesetzt, um Drucküberschreitungen zu verhindern.
Weitere Informationen
- Standardeinstellungen: 6, 8 und 10 bar
- Ansprechdruck (außerhalb der Standardeinstellungen): 4-10 bar auf Anfrage
- Hersteller-Artikelnummer: 2115.32.000
- Ausführung: rechtwinklig
