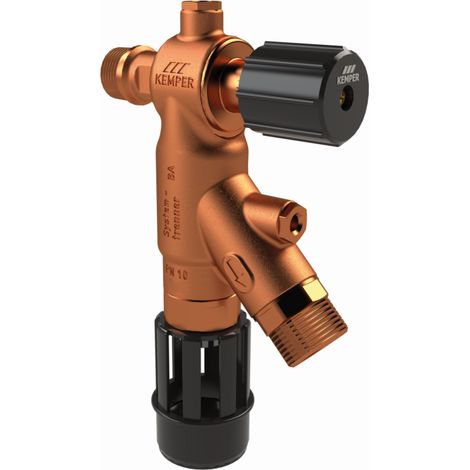

Kemper FK-4 Systemtrenner-Auslaufventil BA mit Griff, DN 15, PN 10, Rotguss, Figur 367 01

Kemper FK-4 Systemtrenner-Auslaufventil BA mit Griff, DN 15, PN 10, Rotguss, Figur 367 01

Der Kemper FK-4 Systemtrenner-Auslaufventil BA mit Griff, Figur 367 01, aus Rotguss ist eine spezialisierte Sicherungsarmatur für Trinkwasserinstallationen. Es ist konzipiert, um Trinkwasser zuverlässig vor Verunreinigungen bis einschließlich Flüssigkeitskategorie 4 nach DIN EN 1717 / DIN 1988-100 zu schützen. Mit einem Nenndurchmesser von DN 15 und einer Druckstufe von PN 10 bietet es eine robuste Lösung für anspruchsvolle Anwendungen, ideal für den Anschluss an eine Wandscheibe.

Welche Materialien sorgen für Beständigkeit?

Die mediumberührten Metallteile des Systemtrenner-Auslaufventils bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, welcher eine hohe Beständigkeit gegen aggressives Wasser aufweist. Der Kegel ist ebenfalls aus Rotguss gefertigt, während eine EPDM-Sitzdichtung für eine zuverlässige Abdichtung sorgt.

Wie wird die Trinkwasserqualität gesichert?

Das Ventil sichert Trinkwasser effektiv gegen Nichttrinkwasser bis zur Flüssigkeitskategorie 4 gemäß DIN EN 1717 und DIN 1988-100 ab. Ein integrierter eingangsseitiger Edelstahl-Schmutzfänger schützt vor Partikeln. Die differenzdruckgesteuerte und wartungsfreundliche Sicherungskartusche, inklusive Rückflussverhinderer (RV), sowie eine kontrollierbare Mitteldruckkammer und Prüfnocken zum Anschluss von Prüfventilen, tragen zur hohen Sicherheit bei. Das Design ist totraumfrei.

Welche Installations- und Wartungsmerkmale sind vorhanden?

Der Eingang des Ventils verfügt über ein Rohraußengewinde und ist für den Anschluss an eine Wandscheibe geeignet. Die Einbaulage ist waagerecht, mit dem Ablaufventil unten. Eine Absperrfunktion zur Wartung ist integriert. Ausgangsseitig ist ein Gewindeanschluss nach ISO 228 für den Anschluss einer Schlauchtülle vorhanden. Die Anforderungen zur Wartung gemäß DIN EN 806-5 sind einzuhalten.

Welche Betriebsbedingungen sind zu beachten?

Das Ventil ist für eine Druckstufe von PN 10 ausgelegt. Die maximale Betriebstemperatur beträgt 60 °C, kurzfristig sind bis zu 65 °C zulässig. Die Einhaltung der Wartungsanforderungen gemäß DIN EN 806-5 ist für die dauerhafte Funktionstüchtigkeit erforderlich.

Welche Zulassungen liegen vor?

Das Kemper FK-4 Systemtrenner-Auslaufventil BA besitzt umfangreiche Zulassungen, darunter die DVGW-Zulassung, KIWA-Zulassung, BELGAQUA-Zulassung und VA-Zulassung. Es entspricht den Anforderungen nach UBA KTW BWGL, DVGW W 408 und UBA BWGL Metalle. Eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 ist ebenfalls vorhanden, ebenso wie die Konformität mit DIN EN 10226 und DIN EN 1717.

Technische Daten

• Druckstufe: PN 10
• Max. Betriebstemperatur: 60 °C
• Kurzfristige Spitzentemperatur: 65 °C
• Nenndurchmesser Anschluss 1: DN 15
• Nenndurchmesser Anschluss 2: DN 15
• Flüssigkeitskategorie nach EN 1717: 4
• Werkstoff des Gehäuses: Rotguss
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Anschluss 1: Außengewinde
• Anschluss 2: Außengewinde

Das Kemper FK-4 Systemtrenner-Auslaufventil BA, Figur 367 01, stellt eine zuverlässige Lösung zur Absicherung von Trinkwasserinstallationen dar. Die Fertigung aus korrosionsbeständigem Rotguss und die EPDM-Sitzdichtung tragen zur Langlebigkeit bei. Mit einer Druckstufe von PN 10 und einer maximalen Betriebstemperatur von 60 °C ist dieses Ventil für anspruchsvolle Anwendungen geeignet und schützt effektiv vor Verunreinigungen bis zur Flüssigkeitskategorie 4.

Produktspezifikation

• Hersteller-Warengruppe: Sicherungsarmaturen
• Hersteller-Produktgruppe: FK-4 Systemtrenner-Auslaufventil BA
• Hersteller-Artikelnummer: 3670101500
• Oberflächenschutz: unbehandelt
• Anschluss 1: Außengewinde
• Anschluss 2: Außengewinde
• Werkstoff des Gehäuses: Bronze
• Flüssigkeitskategorie nach EN 1717: 4
• Druckstufe Artikel: PN 10
• Nenndurchmesser Anschluss 2: DN 15
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Nenndurchmesser Anschluss 1: DN 15
• Trinkwasserkonform nach UBA: Ja
