IMI Heimeier TA Differenzdruck-Messumformer TA-Link Messbereich 0-100 kPa

IMI TA Differenzdruck-Messumformer TA-Link, Messbereich 0-100kPa

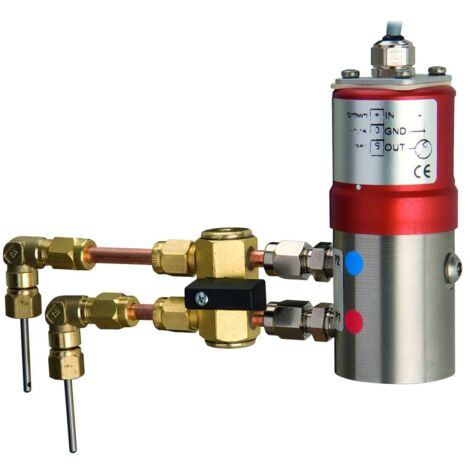

Der IMI TA Differenzdruck-Messumformer TA-Link mit einem Messbereich von 0-100 kPa ist ein entscheidendes Bindeglied zwischen hydraulischen Rohrleitungssystemen von Heizungs- und Klimaanlagen und der Gebäudeleittechnik (BMS). Er ermöglicht eine exakte Differenzdruckmessung und trägt so zu einer schnellen Systemanalyse sowie effizienten Fehlersuche bei. Zudem erhöht der TA-Link die Betriebssicherheit, indem er bei Abweichungen des Durchflusses eine Alarmfunktion bereitstellt.

Wie funktioniert der TA-Link im System?

Der TA-Link von IMI TA fungiert als Differenzdruckfühler und stellt die Verbindung zwischen dem hydraulischen System und der Gebäudeleittechnik her. Durch die präzise Erfassung von Differenzdruckdaten können Systemanalysen und die Fehlersuche effizient durchgeführt werden. Das Gerät ist in der Lage, Alarm zu schlagen, wenn der Durchfluss nicht den vorgegebenen Werten entspricht, was die Betriebssicherheit maßgeblich erhöht.

Welche technischen Spezifikationen bietet der Messumformer?

Dieser Differenzdruck-Messumformer liefert ein Ausgangssignal von 0-10 V. Die Versorgungsspannung beträgt 24 V DC (18-33 V) oder 24 V AC (+15/-10%). Er ist für einen Nenndruck von PN 25 und einen maximalen Differenzdruck von 2 bar ausgelegt. Die Betriebstemperatur liegt zwischen -15 °C und +80 °C. Das Messelement ist eine Membran und die Schutzart beträgt IP65.

Für welche Medien ist der TA-Link geeignet?

Der TA-Link ist für den Einsatz mit Glykol und Wasser geeignet. Eine Verwendung mit Ammoniak, Dampf, Gasen, Luft oder Öl ist nicht vorgesehen. Dies stellt die optimale Funktion und Langlebigkeit des Geräts in den dafür vorgesehenen hydraulischen Systemen sicher.

Welche weiteren Merkmale zeichnen den TA-Link aus?

Der Messumformer hat eine Bauhöhe von 142 und eine Baulänge von 40. Die Installation erfordert kein Spezialwerkzeug. Ein Display ist nicht integriert.

Technische Daten

• Messbereich: 0-100 kPa
• Ausgangssignal: 0-10 V
• Versorgungsspannung: 24 V DC (18-33 V) oder 24 V AC (+15/-10%)
• Betriebstemperatur: -15 °C bis +80 °C
• Nenndruck: PN 25
• Max. Differenzdruck: 2 bar
• Schutzart (IP): IP65
• Messelement: Membran
• Bauhöhe: 142
• Baulänge: 40

Der IMI TA Differenzdruck-Messumformer TA-Link bietet eine zuverlässige Lösung zur präzisen Überwachung von Differenzdrücken in hydraulischen Systemen. Mit seinem Messbereich von 0-100 kPa und einem Ausgangssignal von 0-10 V ermöglicht er eine effiziente Integration in die Gebäudeleittechnik. Die robuste Bauweise mit Schutzart IP65 und die Eignung für Wasser und Glykol tragen zu einer optimierten Systemleistung und erhöhten Betriebssicherheit bei.

Produktspezifikation

• Hersteller-Warengruppe: TA-Strangarmaturen/(Schrägsitz)
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52010010
• Baulänge: 40
• Bauhöhe: 142
• Versorgungsspannung: 24
• Mit Display: nein
• Ausgangssignal: 0 - 10 V
• Geeignet für Glykol: ja
• Explosionsgeschützt: nein
• Schutzart (IP): IP65
• Geeignet für Gase: nein
• Geeignet für Wasser: ja
• Geeignet für Dampf: nein
• Messelement: Membran
• Geeignet für Luft: nein
• Geeignet für Ammoniak: nein
• Geeignet für Öl: nein
• Max. Überdruck: 25000
• Mediumtemperatur (Dauerbetrieb): -15 - 80
• Ablesbar: ja
