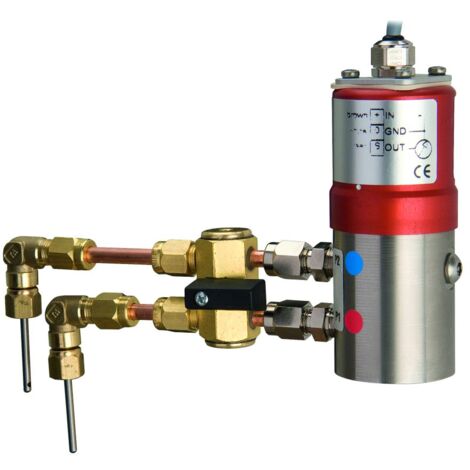

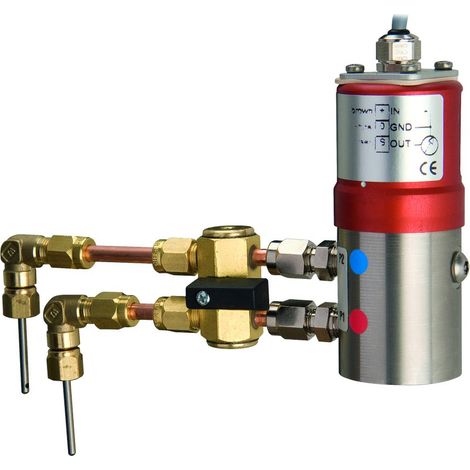

IMI Heimeier TA Differenzdruckfühler Link Signal 4-20mA, Messbereich 0-100 kPa, 11-33 V

IMI TA Differenzdruckfühler Link, Ausgangssignal 4-20mA, Messbereich 0-100kPa, 11-33V

Der IMI TA Differenzdruckfühler Link ist eine präzise Komponente für die exakte Differenzdruckmessung in hydraulischen Systemen. Er stellt eine wichtige Verbindung zur Gebäudeleittechnik (BMS) her und liefert genaue Messdaten. Mit einem Messbereich von 0-100 kPa, einem Ausgangssignal von 4-20 mA und einer Versorgungsspannung von 11-33 V Gleichstrom ermöglicht dieses Gerät eine schnelle Systemanalyse, effiziente Fehlersuche und trägt durch seine Alarmfunktion zu einer höheren Betriebssicherheit bei.

Welche Funktion erfüllt der IMI TA Differenzdruckfühler Link?

Der IMI TA Differenzdruckfühler Link stellt eine entscheidende Verbindung zwischen dem hydraulischen System und der Gebäudeleittechnik (BMS) her. Er ermöglicht eine exakte Differenzdruckmessung, deren genaue Daten eine schnelle Systemanalyse und effiziente Fehlersuche unterstützen. Das Gerät trägt zudem zu einer höheren Betriebssicherheit bei, indem es bei Abweichungen des Durchflusses von den Vorgaben einen Alarm auslösen kann.

Aus welchen Materialien besteht der Differenzdruckfühler?

Das Fühlergehäuse des IMI TA Differenzdruckfühlers Link ist aus rostfreiem, austenitischem Chrom-Nickel-Stahl (Werkstoffnummer 1.4305 gemäß EN 10088-3) gefertigt. Für die Membran kommt Keramik zum Einsatz, während die Dichtung aus EPDM besteht. Diese Materialwahl stellt Robustheit und Langlebigkeit im Einsatz sicher.

Welche technischen Spezifikationen zeichnen das Gerät aus?

Der Differenzdruckfühler Link arbeitet mit einer Versorgungsspannung von 11-33 V Gleichstrom und bietet eine Schutzart von IP 65, was ihn vor Staub und Strahlwasser schützt. Die Genauigkeit der Messung liegt bei kleiner als +-1,0 kPa und die Zeitkonstante bei kleiner als 5 ms. Das Gerät ist für einen maximalen Differenzdruck von 2 bar und einen Nenndruck von PN 25 ausgelegt. Der Betriebstemperaturbereich erstreckt sich von -15 °C bis +80 °C. Der Messbereich beträgt 0-100 kPa und das Ausgangssignal ist 4-20 mA.

Ist Spezialwerkzeug für die Installation erforderlich?

Für die Installation des IMI TA Differenzdruckfühlers Link ist kein Spezialwerkzeug erforderlich. Dies vereinfacht die Montage und Inbetriebnahme des Geräts in verschiedenen Anwendungen.

Technische Daten

• Messbereich: 0-100 kPa
• Ausgangssignal: 4-20 mA
• Versorgungsspannung: 11-33 V Gleichstrom
• Genauigkeit: < +-1,0 kPa
• Zeitkonstante: < 5 ms
• Max. Differenzdruck: 2 bar
• Schutzart: IP 65
• Betriebstemperatur: -15 °C bis +80 °C
• Nenndruck: PN 25
• Gehäusematerial: Rostfreier Chrom-Nickel-Stahl (1.4305)

Der IMI TA Differenzdruckfühler Link ist eine zuverlässige Komponente für die präzise Überwachung hydraulischer Systeme und deren Integration in die Gebäudeleittechnik. Mit seinem Messbereich von 0-100 kPa, dem Ausgangssignal von 4-20 mA und der Versorgungsspannung von 11-33 V Gleichstrom bietet er eine solide Grundlage für effiziente Anlagensteuerung und erhöhte Betriebssicherheit.

Produktspezifikation

• Hersteller-Warengruppe: TA-Strangarmaturen/(Schrägsitz)
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52110010
