Allgemeine Beschreibung

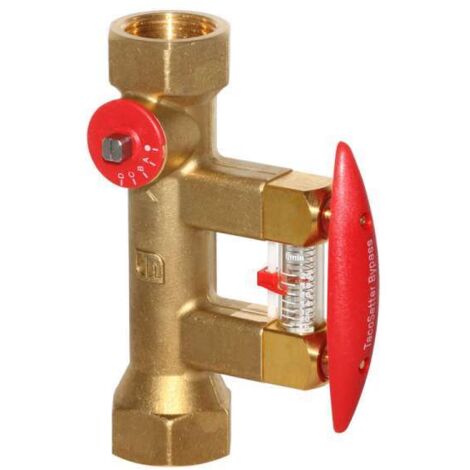

Der Taconova Tacosetter Bypass 100 DN25 1"IG ist ein präzises Abgleichventil, das eine einfache und schnelle Regulierung des Volumenstroms von 6-20 l/min ermöglicht. Es ist wartungsfrei und kann in beliebiger Einbaulage installiert werden. Die Durchflusskontrolle erfolgt durch einen Sollwertschieber, und der Regulierventil ist absperrbar, wobei eine Restleckage möglich ist. Dieses Ventil ist ideal für Heizungs-, Lüftungs-, Klima- und Sanitäranlagen und sorgt für eine optimale Energieverteilung.Technische daten
- Betriebstemperatur TB max: 100 °C
- Betriebsdruck PB max: 10 bar
- Messgenauigkeit: Messbereich 20 – 80%: ±5% vom Anzeigewert, Messbereich <20% / >80%: ±10% vom Anzeigewert
- kVS-Wert: 5,1 m³/h
- Innengewinde Rp (zylindrisch) nach DIN 2999 / ISO 7 oder Außengewinde G (zylindrisch) nach ISO 228
- Material Gehäuse: Messing
- Material Innenteile: rostfreier Stahl, Messing und Kunststoff
- Sichtglas: wärmebeständiger, schlagfester Kunststoff
- Dichtungen: EPDM
- Durchflussmedien: Heizungswasser (VDI 2035; SWKI BT 102-01; ÖNORM H 5195-1), Trinkwasser (DIN 1988-200), Wassermischungen mit gebräuchlichen Korrosions- und Frostschutzzusätzen bis 50% Glykol
Kompatibilität und Zubehör
- Geeignet für Rohrinstallationen im Trinkwasser-, Heizungs- und Kühlbereich
- Verwendbar in Wohnungsbauten, Einfamilienhaussiedlungen, Mehrfamilienhäusern, Heimen und Spitälern
- Ideal für Verwaltungs- und Dienstleistungsbauten, Hotels und Restaurants, gewerbliche Küchen, Schulhäuser und Turnhallen, Sportanlagen sowie Gewerbe- und Industriebauten
- Für Anlagen mit Teilnutzung wie Kasernen und Campingplätze
Installation
Das Abgleichventil benötigt eine gerade Einlaufstrecke in der gleichen Länge und Nennweite wie die verwendete Armatur. Es kann in waagrechter, schräger sowie senkrechter Lage eingebaut werden. Achten Sie darauf, den Pfeil für die Durchflussrichtung des Mediums zu beachten.
Anwendung
Mit den Abgleichventilen TacoSetter Bypass 100 kann jeder Fachmann vor Ort die korrekte Durchflussmenge einstellen, ohne teure Messgeräte oder Schulungen in Anspruch nehmen zu müssen. Die Durchflussmessung erfolgt durch einen Schwimmerkörper mit Gegenfeder, wobei die Ablesemarke die Unterkante des Schwimmerkörpers ist.
Weitere Informationen
- Zulassungen/Zertifikate: KTW, W270, ACS
