Allgemeine Beschreibung

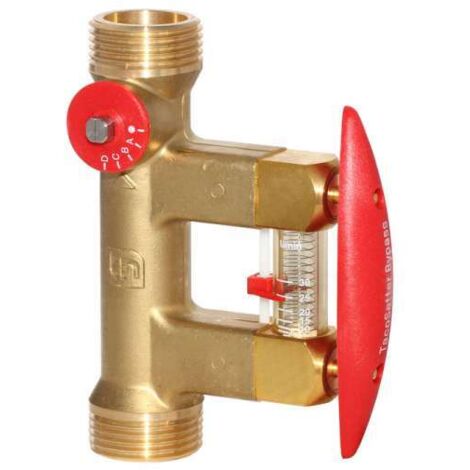

Der Taconova Tacosetter Bypass 100 DN20 1"AG 8-30 l/min 223.2372.000 ermöglicht ein präzises und schnelles Einregulieren des Volumenstroms ohne die Verwendung von Diagrammen oder Messgeräten. Die Durchflusskontrolle erfolgt durch einen Sollwertschieber, und der Regulierventil ist absperrbar, wobei eine Restleckage möglich ist. Das Ventil ist wartungsfrei und kann in verschiedenen Einbaulagen installiert werden.Technische daten
- Betriebstemperatur TB max: 100 °C
- Betriebsdruck PB max: 10 bar
- Messgenauigkeit: Messbereich 20 – 80%: ±5% vom Anzeigewert, Messbereich <20% / >80%: ±10% vom Anzeigewert
- kVS-Wert: 5,0 m³/h
- Innengewinde Rp (zylindrisch) nach DIN 2999 / ISO 7 oder Außengewinde G (zylindrisch) nach ISO 228
- Material Gehäuse: Messing
- Material Innenteile: rostfreier Stahl, Messing und Kunststoff
- Sichtglas: wärmebeständiger, schlagfester Kunststoff
- Dichtungen: EPDM
- Durchflussmedien: Heizungswasser (VDI 2035; SWKI BT 102-01; ÖNORM H 5195-1), Trinkwasser (DIN 1988-200), Wassermischungen mit gebräuchlichen Korrosions- und Frostschutzzusätzen bis 50% Glykol
Kompatibilität und Zubehör
- Geeignet für Rohrinstallationen im Trinkwasser-, Heizungs- und Kühlbereich
- Verwendbar in Wohnungsbauten, Einfamilienhaussiedlungen, Mehrfamilienhäusern, Heimen und Spitälern
- Einsetzbar in Verwaltungs- und Dienstleistungsbauten, Hotels und Restaurants, gewerblichen Küchen, Schulhäusern und Turnhallen, sowie Gewerbe- und Industriebauten
- Für Anlagen mit Teilnutzung wie Kasernen und Campingplätze
Installation
Das Abgleichventil benötigt eine gerade Einlaufstrecke in der gleichen Länge und Nennweite wie die verwendete Armatur. Es kann in waagrechter, schräger oder senkrechter Lage eingebaut werden. Achten Sie darauf, den Pfeil für die Durchflussrichtung des Mediums zu beachten.
Anwendung
Mit den Abgleichventilen TacoSetter Bypass 100 können Fachleute vor Ort die korrekte Durchflussmenge einstellen, was eine optimale Energieverteilung und einen wirtschaftlicheren Betrieb ermöglicht.
Weitere Informationen
- Zulassungen/Zertifikate: KTW, W270, ACS
