Allgemeine Beschreibung

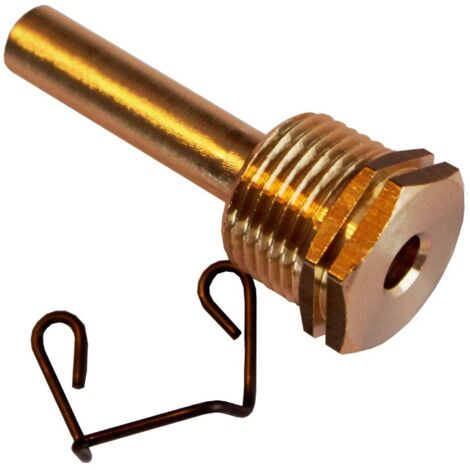

Die Tauchhülse G 1/2 Zoll aus Messing mit einer Einbaulänge von 50 mm und einem Innendurchmesser von 6,5 mm ist eine druckfeste Fühleraufnahme, die für Rohrleitungen und Speicher geeignet ist. Sie trennt den Kabelfühler vom Medium und ermöglicht den Fühlertausch ohne Entleeren der Anlage.Technische daten
- Anschlussgewinde: G 1/2 Zoll
- Einbaulänge: 50 mm
- Innendurchmesser: 6,5 mm
- Druckstufe: PN 40 (geeignet für Systeme bis 40 bar)
- Werkstoff: Messing, passend zu Rotguss- und Messingfittings
- Aufnahme für Kabelfühler mit 6 mm Schutzhülse (z.B. PT1000- und NTC-Fühler)
Installation
Vor dem Einbau die Anlage drucklos machen und abkühlen lassen. Die Hülse in eine Muffe oder ein T-Stück einschrauben und dabei mit geeignetem Dichtmittel abdichten. Beim Anziehen am Sechskant gegenhalten und nicht am Hülsenrohr ansetzen. Die Hülse sollte möglichst gegen die Strömungsrichtung oder schräg in die Leitung gesetzt werden, um eine vollständige Umströmung zu gewährleisten. Bei kleinen Nennweiten die 50 mm Einbaulänge prüfen, damit die Hülse nicht an der gegenüberliegenden Rohrwand ansteht. Den Fühler bis zum Hülsengrund einschieben und mit Wärmeleitpaste einsetzen, um die Ansprechzeit zu verkürzen. Fühlerleitungen sollten getrennt von 230-Volt-Leitungen geführt werden, um Störspannungen zu vermeiden. Arbeiten an der Elektrik sollten nur von einer Elektrofachkraft durchgeführt werden, dabei ist allpolig spannungsfrei zu schalten und gegen Wiedereinschalten zu sichern.
Lieferumfang
1 x Tauchhülse G 1/2 Zoll Messing, 50 mm Einbaulänge.
