Allgemeine Beschreibung
Der Feststoffregler TC110 ist ein differenzregler für wasserführende Kaminöfen und Holzkessel mit Pufferspeicher. Er verfügt über 3 Fühlereingänge NTC10K und 2 Ausgänge, die eine effiziente Steuerung der Heizungsanlage ermöglichen. Ein Ausgang schaltet die Kesselpumpe, während der zweite das Drei-Wege-Ventil zum zweiten Speicher steuert. Drei NTC10K-Fühler sind im Lieferumfang enthalten.Technische daten
- Versorgung: 230 V Wechselspannung, 50 Hz
- Leistungsaufnahme: 2 VA
- Interne Sicherung: 3,15 A
- Relaisausgänge: 5 A bei 250 V für Kesselpumpe und Ventilantrieb
- Regelung der Speicherbeladung über die Temperaturdifferenz zwischen Kessel und Speicher
- Ladung von einem oder zwei Pufferspeichern über das Umschaltventil
- Speichermaximaltemperatur, Frostschutz, akustischer Alarm, Fehlerdiagnose im Klartext
- LCD-Display, Unterputzmontage
Installation
Vor Beginn der Arbeiten muss die Anlage allpolig spannungsfrei geschaltet und gegen Wiedereinschalten gesichert werden. Der Unterputzkasten sollte gesetzt werden, der Regler wird eingeschoben und mit den beiden Schrauben befestigt. Der Kesselfühler gehört in die Tauchhülse am Kesselvorlauf, so nah wie möglich am Wärmeerzeuger. Die beiden Speicherfühler sind in die obere und untere Muffe des Puffers zu installieren. Bei zwei Speichern legt das Drei-Wege-Ventil fest, welcher Puffer zuerst beladen wird, die Reihenfolge ist bei der Verdrahtung des Ventils zu beachten. Fühlerleitungen können bei Bedarf mit hitzebeständiger Silikonleitung verlängert werden. Nach dem Anschluss sollte die Pumpe im Handbetrieb geprüft und danach die Temperaturdifferenz sowie die Speichermaximaltemperatur eingestellt werden.
Anwendung
Der Feststoffregler TC110 wird zur Regelung der Heizungsanlage in Verbindung mit wasserführenden Kaminöfen und Holzkesseln eingesetzt. Er ermöglicht eine effiziente Steuerung der Pufferspeicher und sorgt für eine optimale Temperaturregelung.
Weitere Informationen
Die Regelung ersetzt keine thermische Ablaufsicherung und keine Rücklaufanhebung. Bei Feststoffkesseln bleibt eine Rücklaufhochhaltung mit thermischem Ventil erforderlich, um zu verhindern, dass der Kessel in der Kondensation läuft.
Lieferumfang

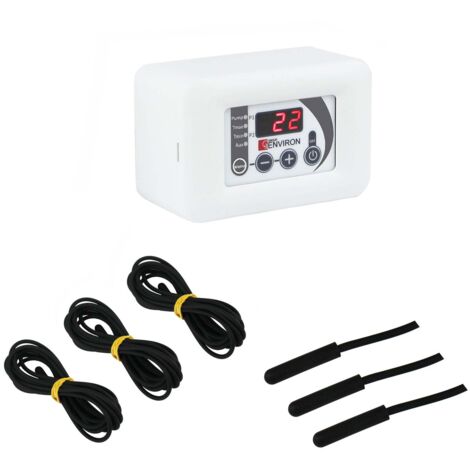

1 x TC110 Feststoff, 3 x NTC10K Fühler, 1 x Unterputzkasten, 1 x Blende, 2 x Befestigungsschrauben, 1 x Montage- und Bedienungsanleitung.
