Allgemeine Beschreibung

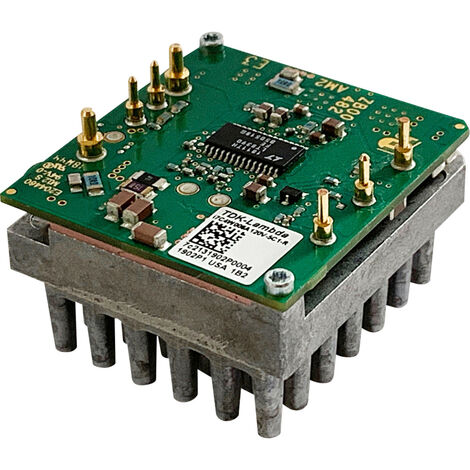

Die nicht isolierten Aufwärts-/Abwärtswandler der i7C-Serie bieten eine Nennleistung von bis zu 300 W und sind aufgrund ihres breiten Einstellbereichs der Ausgangsspannung von 5 bis 28 V sowie einem Weitbereichseingang von 9 bis 53 V sehr vielseitig einsetzbar. Diese Module sind ideal, um leistungsstarke Ausgangsspannungen von 12 V-, 24 V-, 36 V- oder 48 V-Gleichstromversorgungen abzuleiten, und das zu geringeren Kosten im Vergleich zu isolierten Gleichspannungswandlern.Technische daten
- Nennleistung: 300 W
- Ausgangsspannung: 5 bis 28 V
- Eingangsspannung: 9 bis 53 V
- Wirkungsgrad: bis zu 97%
- Abmessungen: 36,8 x 34 mm
- Höhe: 12,2 mm (offene Leiterplatte), 13 mm (Baseplate), 24,9 mm (integrierter Kühlkörper)
Kompatibilität und Zubehör
- Trim-Pin zur Einstellung der Ausgangsspannung
- + Remote Sense
- Remote On-Off (positive oder negative Logik)
- Überstrom- und Übertemperaturschutz
- Eingangsseitige Unterspannungsabschaltung
- Optionale Modelle mit Power-Good-Signal, Strommonitor und Synchronisationseingang
Weitere Informationen
- Kaskadierbares Layout von 100-300 W durch Multi Footprint Layout (i3/i6/i7)
- Geeignet für Anwendungen in Medizin, Telekommunikation, Industrie, Prüf- und Messtechnik, Rundfunk und Fernsehen sowie tragbaren batteriebetriebenen Geräten
