Allgemeine Beschreibung

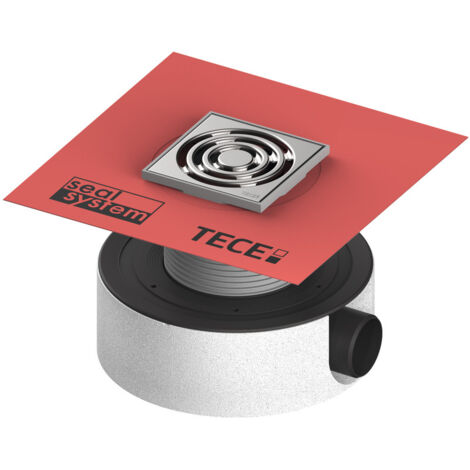

TECEdrainpoint S 115 Ablaufset ist ein superflaches Bodenablaufset mit werkseitig angebrachter Seal System Dichtmanschette und Wasser-Geruchsverschluss. Es ist für die waagerechte Installation geeignet und bietet eine reduzierte Sperrwasserhöhe von nur 27 mm.Technische daten
- Hersteller-Serie: TECEdrainpoint
- Hersteller-Modellnummer: 3006070010 0080
- Gesamtlänge: 184 mm
- Gehäusedurchmesser: 138 mm
- Rohraußendurchmesser: 50 mm
- Gesamthöhe: 84 - 168 mm
- Belastungsklasse nach EN 1253: K-3 (belastbar bis 300 kg)
- Ablaufleistung: 1,12 l/s bei maximaler Höhe des Aufsatzstückes
- Sperrwasserhöhe: 27 mm
- Material Bodenablauf: Polypropylen (PP)
- Material Gitter: Edelstahl 304 (1.4301)
- Breite Gitter: 100 mm
- Länge Gitter: 100 mm
- Gitterhöhe: 5 mm
- Richtung Auslass: horizontal
Kompatibilität und Zubehör
- Geeignet für die Anwendung von wasserdichter Membran unter Fliesenboden
- Geeignet für Betonboden
- Pressringset und Dichtfolienzuschnitt zur Ausführung von Klemmflanschverbindungen (optional)
Installation
- Montageelement mit Befestigungsmitteln zur schallentkoppelten Montage auf der Rohbetondecke
- Aufsatzstück mit Rostrahmen aus Kunststoff (ABS) und werkseitig befestigter Dichtmanschette
Anwendung
- Für Bodenbeläge von 8 bis 25 mm (inkl. Kleberbett)
- Herausnehmbarer Geruchsverschluss für einfache Wartung
Weitere Informationen
- Bestell-Nr.: 3601107
