Allgemeine Beschreibung

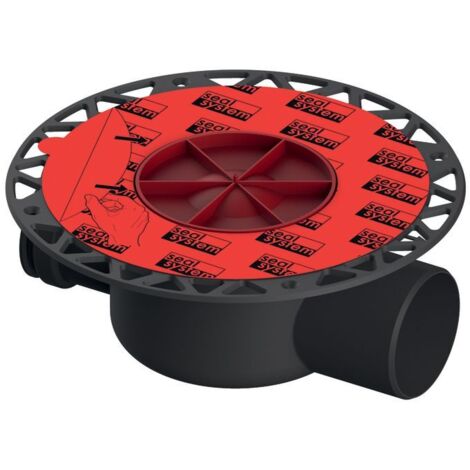

Bodenablauf TECEdrainpoint S DN 70 ist ein waagerechter Ablauf aus Kunststoff (PP), der nach EN 1253 geprüft wurde. Er verfügt über einen UNIVERSALflansch zur Anbindung von Verbundabdichtungen gemäß DIN 18534 oder Klemmflanschverbindungen mit seitlichem Zulauf DN 50. Der Ablauf ist mit einem herausnehmbaren Geruchsverschluss ausgestattet und hat eine Sperrwasserhöhe von 50 mm. Die Auslieferung erfolgt inklusive Bauzeitschutzdeckel, Bauzeitschutzfolie und Montageanleitung.Technische daten
- Gesamtlänge: 252 mm
- Gesamthöhe: 98 mm
- Material: Polypropylen (PP)
- Ablaufleistung: 1,74 l/s (maximale Höhe des Aufsatzstückes)
- Sperrwasserhöhe: 50 mm
- Nenndurchmesser Auslass: DN 70
- Rohraußendurchmesser Auslass: 70 mm
- Nenndurchmesser Einlass: DN 50
- Rohraußendurchmesser Einlass: 50 mm
- Belastungsklasse nach EN 1253: K-3
- Höhenverstellbar: nein
- Richtung Auslass: horizontal
- Anzahl der zusätzlichen Einlässe: 1
Kompatibilität und Zubehör
- Seal System Dichtmanschette zur Ausführung eines unabhängig geprüften Anschlusses an die Verbundabdichtung
- Pressringset und Dichtfolienzuschnitt zur Ausführung von Klemmflanschverbindungen
Weitere Informationen
- Herausnehmbarer Geruchsverschluss: ja
- Typ des Geruchsverschlusses: Flüssigkeit
- Geeignet für die Anwendung von wasserdichter Membran unter Fliesenboden: ja
