Allgemeine Beschreibung

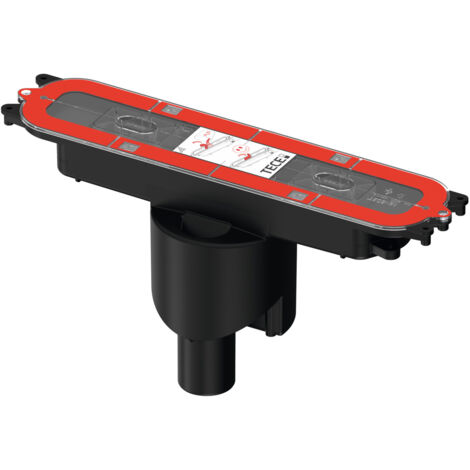

Der TECEdrainprofile Ablauf ist ein senkrechter Ablauf mit DN50 Auslauf, der speziell für den Einbau in Estrich entwickelt wurde. Er ermöglicht einen seitlichen Anschluss an eine DN50 Abwasserleitung und ist mit einem werkseitig befestigten, klickbaren Seal System Dichtmanschette ausgestattet. Dieser Ablauf erfüllt die Anforderungen der EN 1253-1 und DIN 18534.Technische daten
- Aufbauhöhe: 47 mm (Unterkante Ablauf bis Oberkante Estrich)
- Ablaufleistung: ≥ 1,31/≥ 1,37 l/s (nach EN 1253 bei 10/20 mm Aufstau über Profildeckel)
- Sperrwasserhöhe: 50 mm
- Gesamtlänge: 454 mm
- Gesamthöhe: 95 mm
- Gesamtbreite: 92 mm
- Gehäusedurchmesser: 128 mm
- Rohraußendurchmesser: 50 mm
- Material: Polypropylen (PP)
- Typ des Geruchsverschlusses: Flüssigkeit
- Mit Siphon: ja
- Richtung Auslass: vertikal
- Geeignet für wasserdichte Membran unter Fliesenboden: ja
- Geeignet für Betonboden: ja
Kompatibilität und Zubehör
- Wand- und Bodenmontagehalter oder Montagefüße (optional)
- Schallschutzmatte Drainbase (optional)
- Brandschutzset FireStop EI 120 DN 50 (optional)
