Allgemeine Beschreibung
Witterungsgeführter Regler Clima500 mit 5 Fühlereingängen PT1000, einem gemischten und einem ungemischten Heizkreis. Dieser Heizungsregler ist speziell für Feststoffanlagen mit Pufferspeicher und zwei Heizkreisen konzipiert. Er regelt den Mischerkreis witterungsgeführt und schaltet den Direktkreis. Fünf PT1000-Fühler, einschließlich Anlege- und Außenfühler, sind im Lieferumfang enthalten.Technische daten
- Versorgung: 230 V Wechselspannung, 50 Hz, interne Sicherung 3,15 A
- Relaisausgänge: 5 A bei 250 V für Pumpen und Mischerantrieb
- Fühlereingänge: 5 x PT1000, Messbereich -40 °C bis 300 °C
- Schutzart: IP40
Kompatibilität und Zubehör
- Ein gemischter Heizkreis mit Mischerventil und ein ungemischter Direktheizkreis
- Pufferladung über Kaminofen, Holzkessel oder Pelletkessel, Anforderung eines Zusatzerzeugers möglich

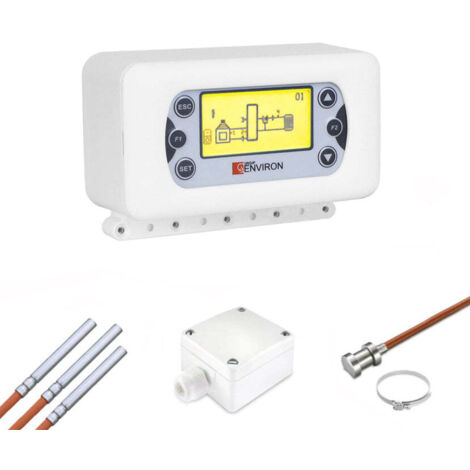

- Lieferumfang: 1 x Clima500, 3 x PT1000 Tauchfühler mit 2,0 m, 1 x PT1000 Anlegefühler mit 2,0 m, 1 x PT1000 Außenfühler, 1 x Betriebsanleitung
Installation
Vor Beginn der Arbeiten allpolig spannungsfrei schalten, gegen Wiedereinschalten sichern und die Anlage abkühlen lassen. Der Außenfühler sollte an der Nordwestseite des Gebäudes angebracht werden, nicht über Fenstern, Türen oder Abluftöffnungen und nicht in der Morgensonne, um eine unruhige Heizkurve zu vermeiden. Der Anlegefühler gehört auf das blanke Vorlaufrohr des gemischten Kreises hinter der Pumpe, mit Spannband befestigt und Wärmeleitpaste verwendet. Die drei Tauchfühler kommen an Kessel sowie in die obere und untere Speichermuffe. Bei der Erstinbetriebnahme steht der Mischer in Stellung ZU und fährt nach Eingabe der Parameter selbsttätig in die passende Stellung. Dies gilt auch nach einem Stromausfall, sobald die Versorgung wieder anliegt.
Anwendung
Die Heizkurve sollte zunächst flach eingestellt und über mehrere kalte Tage nachjustiert werden. Bei Feststoffkesseln bleiben thermische Ablaufsicherung und Rücklaufhochhaltung unabhängig von der Regelung erforderlich.
