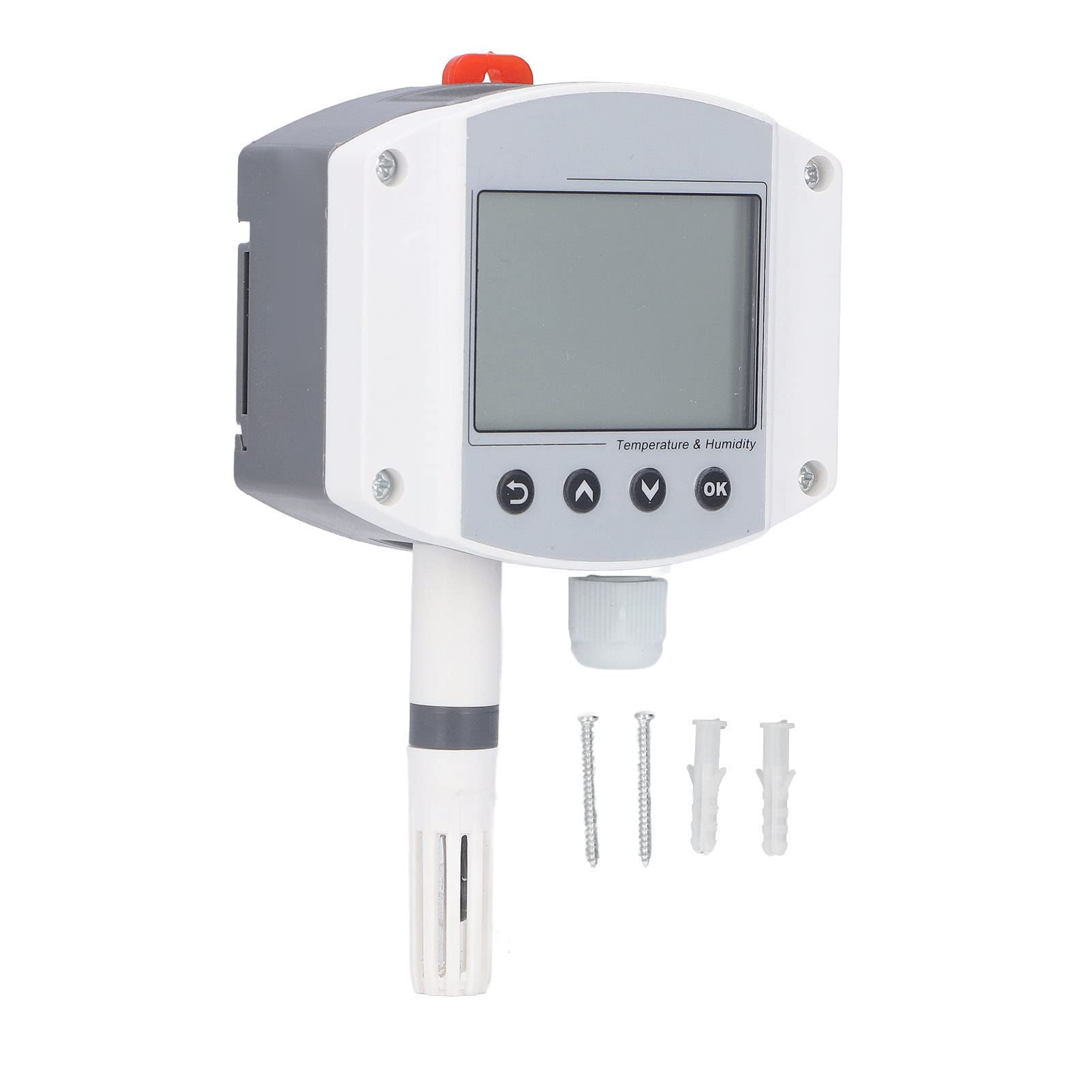

Temperatur-/Feuchtigkeitssensor – Messumformer – Wandmontage – LCD-Anzeige – 4–20 mA – Maschinenausrüstung

1. Hochwertiger Sensor: Der Transmitter misst Temperatur und Luftfeuchtigkeit mit hoher Genauigkeit und ermöglicht so flexible Anwendungen.
2. Übersichtliches Display: Das LCD-Display bietet eine klare Digitalanzeige und eine komfortable Bedienung, was Zeit und Aufwand spart.
3. Zuverlässiger Betrieb: Dank einer dedizierten Analogschaltung und eines breiten Eingangsspannungsbereichs von 10–30 V zeichnet sich das Temperaturmessgerät durch seine hohe Langlebigkeit aus.
4. Einfache Bedienung: Parameter lassen sich bequem über die Tasten einstellen, und der robuste Staubschutz gewährleistet einen sicheren Betrieb.
5. Einfache Installation: Das geringe Gewicht und die kompakte Größe vereinfachen die Wand- und Schienenmontage erheblich.

Spezifikation:

Artikeltyp: Temperatursensor
Produktgröße: Ca. 147 x 88 x 41 mm / 5,79 x 3,46 x 1,61 Zoll
Stromversorgung: Breiter Eingangsspannungsbereich von 10 bis 30 V DC.
Produktübersicht: Der Messumformer ist ein industrielles Wandgerät mit hohem Schutzgrad. Die Schaltung verwendet einen industrietauglichen Mikroprozessorchip und einen hochpräzisen Temperatur- und Feuchtigkeitssensor, um hervorragende Zuverlässigkeit, hohe Genauigkeit und Produktkompatibilität zu gewährleisten. Er verfügt über eine standardmäßige industrielle Schnittstelle mit analogem Signalausgang von 4–20 mA und kann an eine digitale Anzeige vor Ort, eine SPS, einen Frequenzumrichter, eine industrielle Steuereinheit und andere Geräte angeschlossen werden. Sicher und zuverlässig, ansprechendes Design, einfache Installation.
Parameter:
Modell RS-WS-120-2D-LCD
Gleichstromversorgung (Standard): 10–30 V DC
Maximale Stromaufnahme: 1,2 W
Ausgangsspannung: 1,2 W
A Feuchtigkeitsgenauigkeit: ±2 % rF (60 % rF, 25 °C)
Temperaturgenauigkeit: ±0,4 °C bis 25 °C
B Feuchtigkeitsgenauigkeit: ±3 % rF (60 % rF, 25 °C)
Temperaturgenauigkeit: ±0,5 °C bis 25 °C
Temperaturbereich: -40 °C bis +120 °C, Standard: -40 °C bis +80 °C
Feuchtigkeitsbereich: 0 % rF bis 100 % rF
Betriebstemperatur und -feuchtigkeit des Emitterkreises -20 °C bis +60 °C, 0 % rF bis 95 % rF (nicht kondensierend)
Betriebstemperatur der Sonde: -40 °C bis +120 °C, Standard: -40 °C bis +80 °C
Betriebsfeuchtigkeit der Sonde: 0 % rF bis 100 % rF
Langzeitstabilität der Luftfeuchtigkeit: 1 % rF/Jahr
Temperatur: 0,1 °C/Jahr
Ansprechzeit: Luftfeuchtigkeit 8 s (Windgeschwindigkeit 1 m/s)
Temperatur 25 s (Windgeschwindigkeit 1 m/s)
Ausgangssignalstrom: 4 bis 20 mA
Ausgangsspannungswiderstand: Lastkapazität 250 Ω
Ausgangsstrom: 600 Ω
Bohrungsgröße (ca.): 70 mm / 2,76 Zoll
Parametereinstellungen: Direkt über die Einstellungen oder die Software-Schaltflächen ändern. Spezifische Verdrahtung:
Schaltungsbezeichnung Beschreibung
Stromversorgung VCC Positive Spannung
GND Negative Spannung oder negatives Signal
Ausgang TH Positives Temperatursignal
Positives Feuchtigkeitssignal HR
Hinweis: Das Gerät verfügt über keine Standard-Kommunikationsleitung; die Leitungsfarbe dient nur als Referenz.
Häufige Probleme und Lösungen:
Wenn kein Ausgangssignal oder ein Ausgangsfehler vorliegt, sind die möglichen Ursachen:
1. Der entsprechende Fehler im Bereich führt zu einem Fehler in der SPS-Berechnung. Den Bereich finden Sie in den technischen Spezifikationen in Teil 1.
2. Die Verdrahtungsmethode oder die Verdrahtungsreihenfolge ist falsch.
3. Die Versorgungsspannung ist falsch.
4. Der Abstand zwischen Emitter und Kollektor ist zu groß, was zu Signalverzerrungen führt.
5. Der Datenerfassungsanschluss der SPS ist beschädigt.
6. Das Gerät ist beschädigt.
Gewicht: 178 g / 6,28 oz (ca.)

Lieferumfang:

2 Schrauben

2 Dübel

1 x Temperatursensor

1 x Bedienungsanleitung
