PT100 Temperaturfühler 3-Leiter Silikonleitung 2,0 m IP65

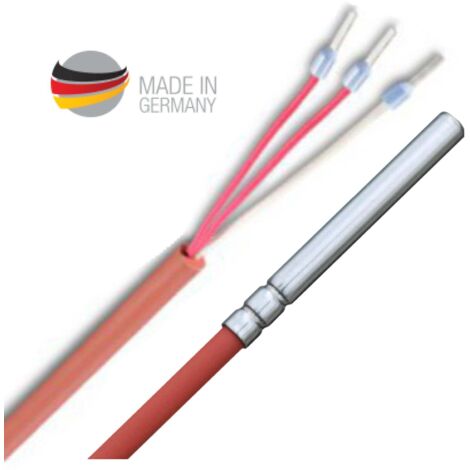

Temperaturfühler PT100 3-Leiter, Silikonleitung 2,0 m, Edelstahl 1.4571, IP65

Tauch- und Anlegefühler in 3-Leitertechnik nach DIN EN 60751 Klasse B. Diese Ausführung kompensiert den Leitungswiderstand über die dritte Ader.

Elektrischer Anschluss

• 3-Leiterschaltung, der Reglereingang muss für PT100 in 3-Leitertechnik ausgelegt sein
• Silikonleitung 2 x 0,22 mm², 2,0 m, 50 mm freie Enden mit Aderendhülsen
• Fühlerleitung getrennt von 230-V-Leitungen verlegen, sonst sind Störeinflüsse möglich
• Verlängerungen im gleichen Querschnitt und mit gleicher Aderzahl ausführen

Technische Daten

• Messelement PT100 nach DIN EN 60751, Klasse B, in Wärmeleitpaste eingebettet
• Einsatztemperatur -50 °C bis +200 °C, kurzzeitig bis +250 °C
• Schutzhülse Edelstahl 1.4571, 6,0 mm Durchmesser, doppelt rolliert
• Einbaulänge 50 mm, Schutzart IP65

Montagehinweise für die Fachkraft

Vor Beginn der Arbeiten die Anlage allpolig spannungsfrei schalten, gegen Wiedereinschalten sichern und den Ofen vollständig abkühlen lassen. Als Tauchfühler wird die Hülse bis zum Anschlag in eine Tauchhülse oder Fühlertasche geschoben, damit der Wärmeübergang stimmt; ein Luftspalt verfälscht die Messung nach unten. Als Anlegefühler wird die Hülse auf dem blanken Rohr befestigt und anschließend mitsamt Messstelle wieder gedämmt. Die Leitung nicht direkt über heiße Bauteile führen und den zulässigen Biegeradius einhalten. Beim Tausch eines Altfühlers den Reglereingang prüfen: Ein PT100 in 3-Leitertechnik lässt sich nicht durch einen Pt1000 oder NTC ersetzen, weil die Kennlinie eine andere ist. Nach dem Anklemmen den Messwert am Regler mit einem Referenzthermometer vergleichen, bevor die Anlage in den Regelbetrieb geht.

Lieferumfang

1 x Temperaturfühler PT100 3-Leiter mit 2,0 m Silikonleitung.
