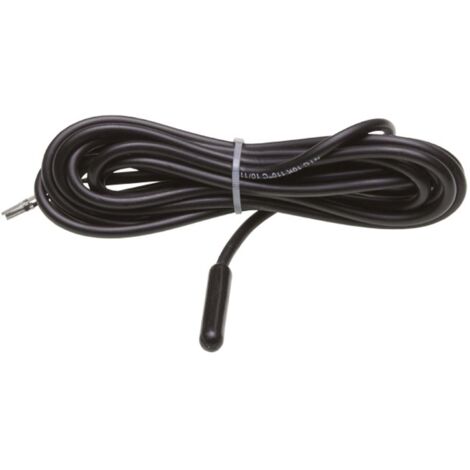

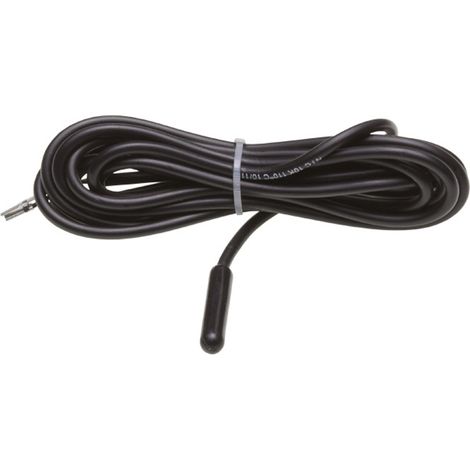

NTC10K Tauchfühler mit 2,0 m TPV-Leitung -50 bis 110 °C IP65

Tauchfühler NTC 10K, TPV-Leitung 2,0 m, -50 bis +110 °C, IP65

Temperaturfühler für Heizungs-, Solar- und Speicherregler. Schutzhülse 6,0 mm, Einbaulänge 30 mm, Anschlussleitung TPV 2 x 0,22 mm² mit 50 mm freien Enden und Aderendhülsen.

Elektrischer Anschluss

• Zweiadrige Leitung 2 x 0,22 mm², die Polung ist beim NTC beliebig
• Fühlerleitung getrennt von 230-V-Leitungen verlegen, sonst sind Messfehler durch Einstreuung möglich
• Leitung nicht kürzen und nicht verlängern, wenn der Regler eine feste Kennlinie erwartet
• Vor Arbeiten am Regler allpolig spannungsfrei schalten, gegen Wiedereinschalten sichern und abkühlen lassen

Technische Daten

• Messelement NTC 10K, Einsatzbereich -50 °C bis +110 °C
• Schutzhülse Durchmesser 6,0 mm, Einbaulänge 30 mm
• Leitung TPV Santoprene, Länge 2000 mm, Schutzart IP65
• Anschlussenden 50 mm frei, mit Aderendhülsen konfektioniert

Montagehinweise für die Fachkraft

• Fühler vollständig in die Tauchhülse schieben, damit die Messstelle im Medium und nicht in der Luftschicht sitzt
• Bei Verwendung im Kollektorfeld die Leitung vor Dauersonne und scharfen Blechkanten schützen
• Tauchhülse vor dem Einschieben auf Restwasser und Rost prüfen, bei Bedarf trocknen
• Aderendhülsen ohne Beschädigung in die Klemme führen und den festen Sitz kontrollieren
• Messwert nach dem Anschluss am Regler plausibilisieren, ein Kurzschluss zeigt sich als sehr hoher, ein Bruch als sehr niedriger Wert

Lieferumfang

• 1 x Tauchfühler NTC10K mit 2,0 m TPV-Leitung
