Allgemeine Beschreibung

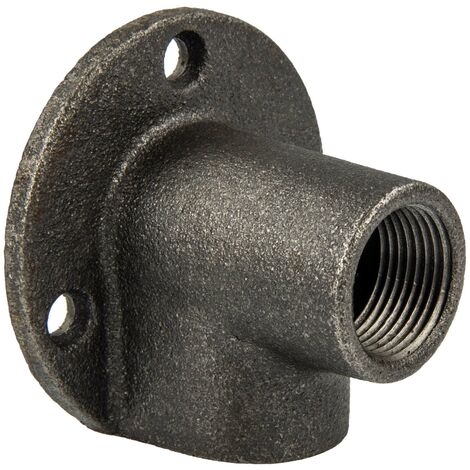

Temperguss-Gewindefitting schwarz Deckenwinkel, Innengewinde x Innengewinde, geeignet für verschiedene Anwendungen in der Heizungsinstallation, Druckluft und Kohlenwasserstoffen.Technische daten
- Material: Temperguss, schwarz
- Max. Betriebsdruck: PN 25 (-20 °C bis +120 °C)
- Zylindrisches Innengewinde (Rp) nach DIN ISO 7-1, EN 10226-1
- Konisches Außengewinde (R) nach DIN ISO 7-1, EN 10226-1
- Erfüllt alle Vorgaben der DIN EN 10242 - Design Symbol A
Kompatibilität und Zubehör
Anschlussgrößen:
- 1/8" - DN 6 - 10,2 mm
- 1/4" - DN 8 - 13,5 mm
- 3/8" - DN 10 - 17,2 mm
- 1/2" - DN 15 - 21,3 mm
- 3/4" - DN 20 - 26,9 mm
- 1" - DN 25 - 33,7 mm
- 1 1/4" - DN 32 - 42,4 mm
- 1 1/2" - DN 40 - 48,3 mm
- 2" - DN 50 - 60,3 mm
- 2 1/2" - DN 65 - 76,1 mm
- 3" - DN 80 - 88,9 mm
- 4" - DN 100 - 114,3 mm
Installation
Zur Umrechnung der Zollmaße beachten Sie die Umrechnungstabelle in den Bildern.
Anwendung
Geeignet für:
- Heizungsinstallation
- Druckluft
- Kohlenwasserstoffe
- Andere Medien (für Trinkwasserinstallation muss die Ausführung "Verzinkt" gewählt werden)
